[BM-478A] 取付方法 (固定Clip Type)

最終更新日 2002年12月13日

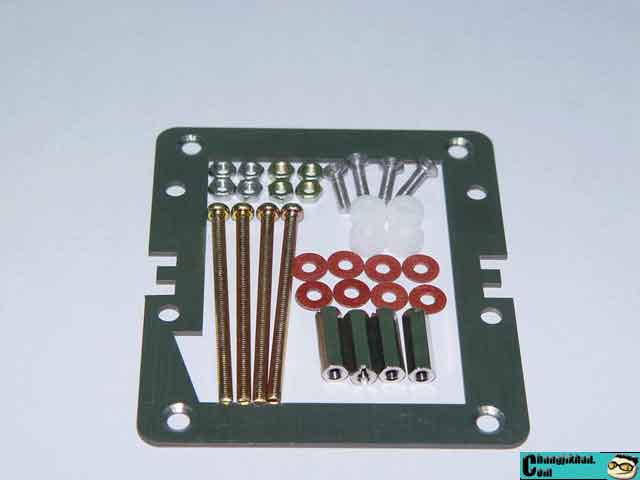

製品一式

部品
  • Converter　1EA
  • 絶縁ワッシャー　8EA
  • ナイロンワッシャー　4EA
  • ネジ (3x12)　4EA
  • ネジ (3x50)　4EA
  • 3mmナット　8EA
  • 六角棒ナット (3x16)　4EA

※固定Clip Type Coolerの場合、ネジ (3x50) と六角棒ナット (3x16) は使用しません。

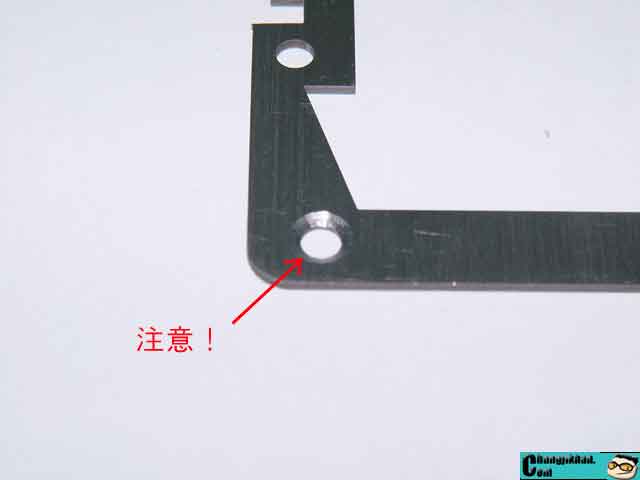

ネジ穴拡大画像
※注意: Converterは上下方向があります。上の写真のように、ネジ (3x12) が奥まで入るように加工されている所が上面ですので、注意してください。

手順1画像

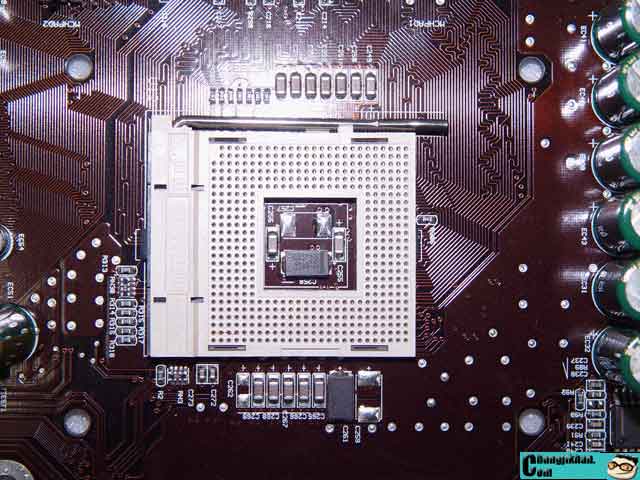

1. Converterを取り付ける前に、M/Bをケースから取り外した後、M/BからRetention Guideを取り外します。

手順2画像

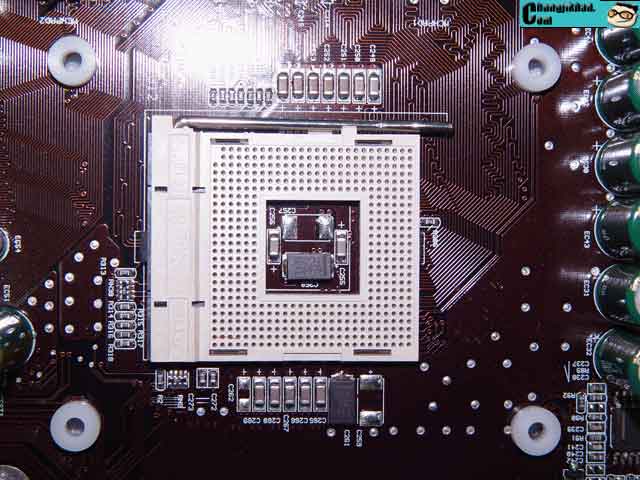

2. 取り付けを容易にするため、M/Bを水平に置きます。ナイロンワッシャーをM/BのRetention Guideが固定される4つの穴に合わせて乗せます。もし使用するCPU CoolerのClip Tensionが強い場合には、ナイロンワッシャーの上に絶縁ワッシャーを一個ずつ追加してください。

手順3画像

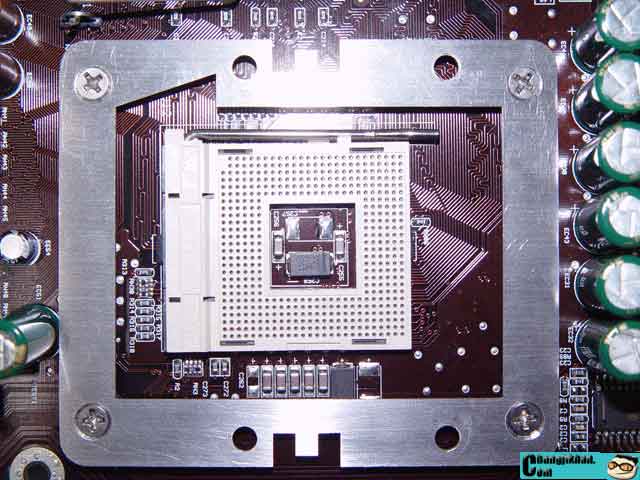

3. Converterの上面からネジ (3x12) をナイロンワッシャーとM/Bの穴とを通過するように合わせて入れます。

手順4画像

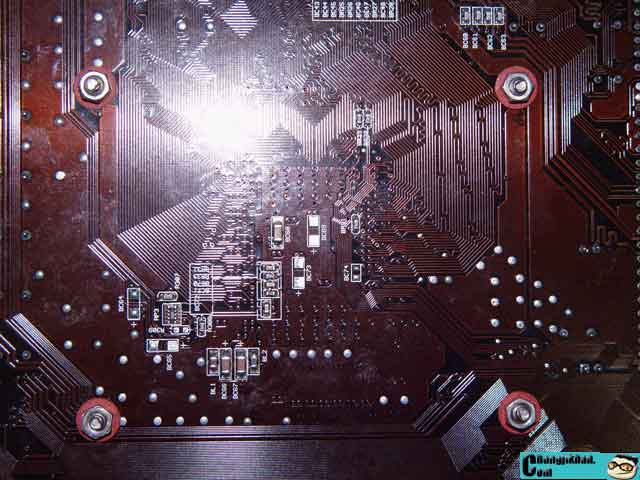

4. ネジ (3x12) が抜けないように注意しながら、M/Bの裏から出たネジに絶縁ワッシャーを入れて3mmのナットで締めてください。M/Bのタメージを避けるため、ナットの締め過ぎに注意してください。M/BによってはBack Guideが付属している場合もあります。その場合は絶縁ワッシャーとナットを使わず、直接Back Guideにネジ (3x12) を締めてください。

手順5画像

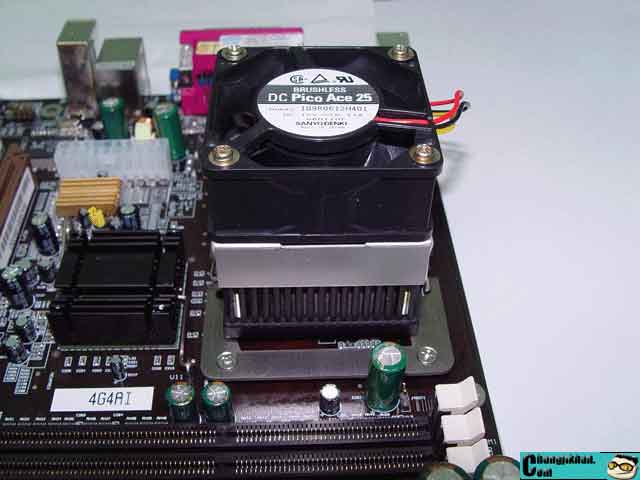

5. Converterの取り付けが完了しました。CPU Coolerを取り付けてM/Bをケースに組み込んでください。
