WA-030出荷完了品
2.5インチHDDをデスクトップで使用可能に!!

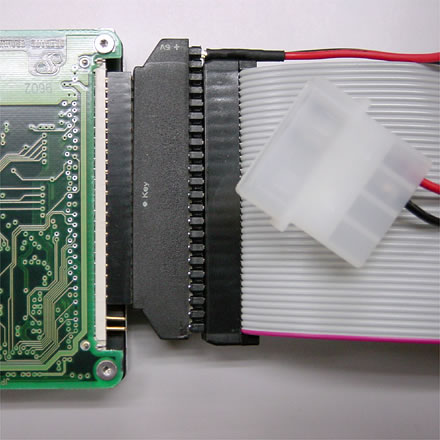

接続部分の拡大画像
- ブランド
- Ainex
- 製品名
- 2.5インチHDD用変換アダプタ
- 型番
- WA-030
- JAN
- 4937925904235
- 価格
- オープンプライス
-
- 完了日
- 特徴
-

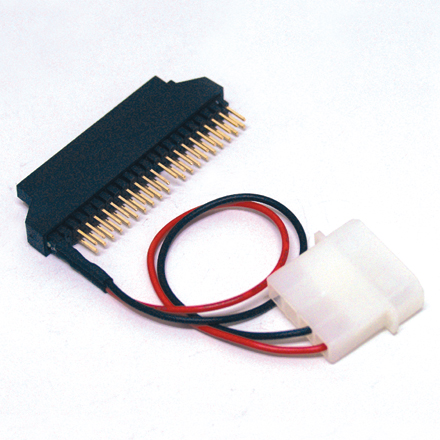

- 2.5インチHDDを3.5インチHDD用のコネクタに変換するためのアダプタです。
- 2.5インチHDDをデスクトップで使用可能に!!
- ノートPCのデータバックアップに。
- 使わなくなったHDDを有効活用できます。
- 仕様
-
- パラレルATA (IDE) HDD用
- ATA/33まで対応
- HDD側: 44ピンメス
- ケーブル側: 40ピンオス、電源コネクタ (大) オス
- 取付説明書付
- RoHS指令準拠
- 取付方法
- 変換アダプタをHDDに取り付けます。アダプタの電源ライン側がHDDの空きピン (4ピン) 側と反対になるようにします。HDDにアダプタを取り付けると、コネクタに空きピン (4ピン) ができることを確認してください。
- ATAケーブルをアダプタに取り付けます。アダプタの電源ラインと反対側に1番ラインを接続するようにします。
- ご注意
- 使用環境によっては、対応しないか正常動作しない場合があります。
- PCケースへの取り付けには、HDM-03／HDM-06Aをご利用ください。
- コネクタを逆挿し、またはずらして接続した場合、HDD／M/Bを破壊する可能性があります。
- 旧ロットは20番ピンが立っており、20番を埋めてあるUltra ATAのケーブルが接続できません。Ultra ATAのケーブルをご使用の場合は、本製品の20番ピン (ケーブルの誤挿入防止のため、穴埋めされている位置に対応するピン) を折って使用してください。信号は通っていません。誤って他のピンを曲げないようご注意ください。
- 基板のカバーは固定しておりません。動かすと基板が露出します。
