アイネックス
USB-001A出荷完了品
マザーボード上のUSB用端子を延長し、フロント／リアパネルなど任意の場所にコネクタを設置することができます。
- ブランド
- Ainex
- 製品名
- ケース用USBケーブル(マザーボードタイプ)
- 型番
- USB-001A
- JAN
- 4937925913527
- 価格
- オープンプライス
-
- 完了日
- 2010年09月22日
- 代替後継品
-
- USB-001BA・USB-001BA10
- 特徴
-
- マザーボード上のUSB用端子を延長し、フロント／リアパネルなど任意の場所にコネクタを設置することができます。
- 独立ピンタイプなので、ほとんどのマザーボートに対応可能です。
- 仕様
-
- パネル側: Aタイプ メス
- マザーボード側: バラ4P メス
- USB2.0対応
- ケーブル長: 60cm
- 固定用ナット・ネジ各4個入
- 2本入り

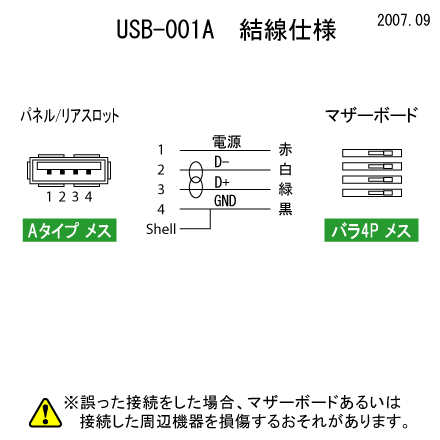

- USB信号詳細
- 赤: 電源
- 白: D-
- 緑: D+
- 黒: GND
- RoHS指令準拠
- 補足
- USB-001の後継品です。主な変更点はナットが埋め込みから後付けになりました。凹部にご自身で装着してください。
- ご注意
- 誤った接続をした場合、マザーボードあるいは接続した周辺機器を損傷するおそれがあります。
- サポート
- [USB-001A、USB-002A] 仕様変更について (2008-08-04)
- [USB-001A、USB-002A] 旧製品からの変更点 (2007-09-28)
- [ケース用USBケーブル] 結線仕様について (2007-11-22)
- 組込でご利用になられるデベロッパ様向けに、パネル側のUSBコネクタ寸法と取付面加工例のPDFファイルをご用意いたしました。ダウンロードしてご覧ください。USB-001A・USB-002A取付図面 (2007-09-21)
- 出荷開始日
- 2007年10月10日
