USB-001出荷完了品

マザーボード上のUSB用端子を延長し、フロントパネル等任意の場所にコネクタを設置することができます

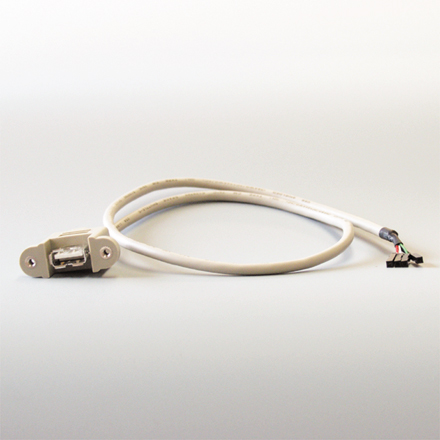

製品画像
ブランド
Ainex
製品名
ケース用USBケーブル(マザーボードタイプ)
型番
USB-001
JAN
4937925905591
価格
オープンプライス
  • Twitter
  • Facebook
  • LINE
  •
完了日
  • 2007年09月25日
代替後継品
  • USB-001BA・USB-001BA10
特徴
  • マザーボード上のUSB用端子を延長し、フロントパネル等任意の場所にコネクタを設置することができます。
  • 独立ピンタイプなので、ほとんどのマザーボートに対応可能です。






仕様






  • パネル側: Aタイプ メス
    •

  • マザーボード側: バラ4P メス
    •

  • USB2.0対応
    •

  • ケーブル長: 60cm
    •

  • 固定用ネジ4個入
    •

  • 2本セット
    •

  • USB信号詳細
    赤: Power(VCC)　白: -Data　緑: +Data　黒: Ground
    •

  • RoHS指令準拠
    •











ご注意




  • 誤った接続をした場合、マザーボードあるいは接続した周辺機器を損傷するおそれがあります。
    •









サポート




  • 組込でご利用になられるデベロッパ様向けに、パネル側のUSBコネクタ寸法と取付面加工例のPDFファイルをご用意いたしました。ダウンロードしてご覧ください。USB-001、USB-002取付図面 (2004-07-14)
    •
