RLD-SPLITXPD10A


アドレサブルLED 4ピンコネクタを10分岐するプリント基板です。

特徴
  • アドレサブルLED 4ピンコネクタを10分岐するプリント基板です。
  • アドレサブルLEDを搭載したストリップ/ファンなどを複数接続するのに便利です。
  • 基板裏面に両面テープ付きのパッドを貼り付け済み。PCケース内の任意の場所に取り付けられます。
  • 基板タイプのため、綺麗に配線できます。
  • 付属の補助電源ケーブルで電力不足を補えます。
  • コネクタカバーが10個付属します。未使用のコネクタにかぶせて、ショートを防止します。



仕様
  • コネクタ形状
    • マザーボード側: アドレサブルLED 4ピン オス (1ピンはNC)
    • 電源側: 2.54mmピッチ 4ピン オス
    • デバイス側: アドレサブルLED 4ピン オス×10 (1ピンはNC)
  • カラー: ブラック
  • 内容物
    • アドレサブルLED用10分岐基板

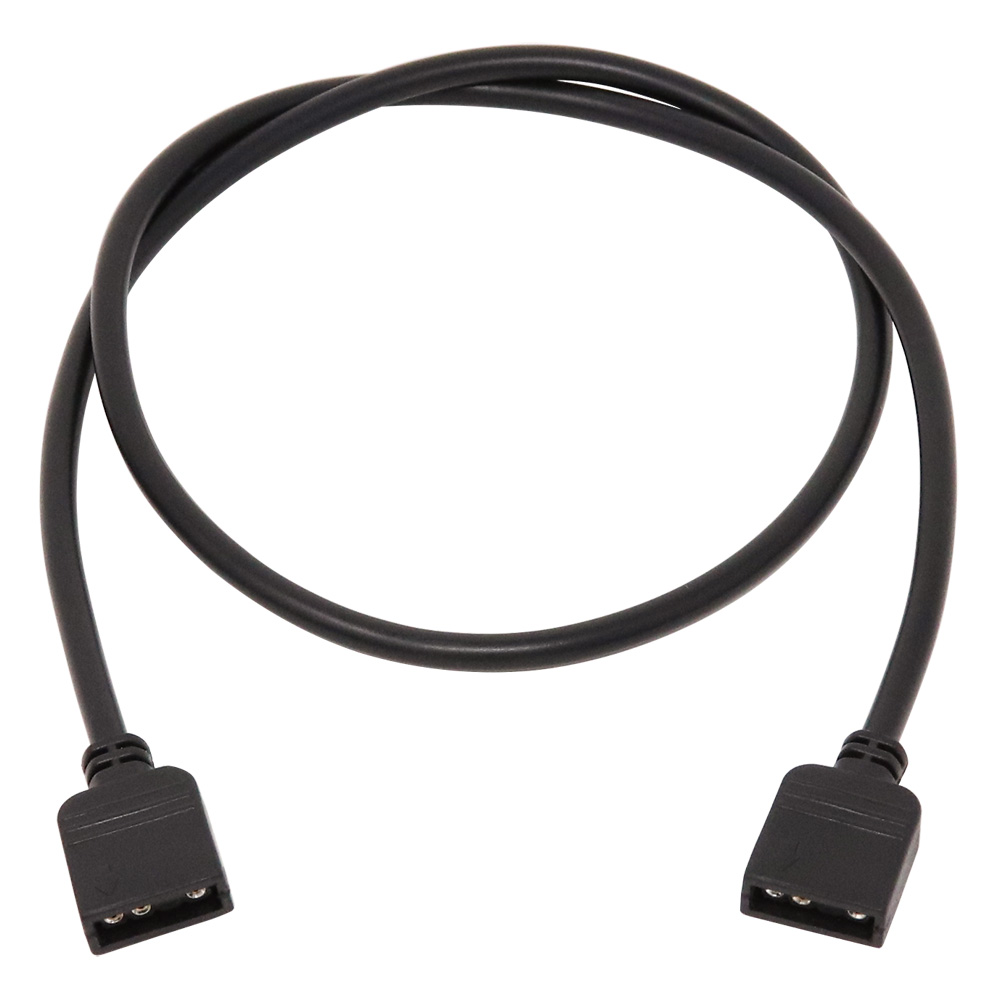

    • マザーボード用ケーブル (アドレサブルLED 4ピン メス⇔アドレサブルLED 4ピン メス) (約50cm)

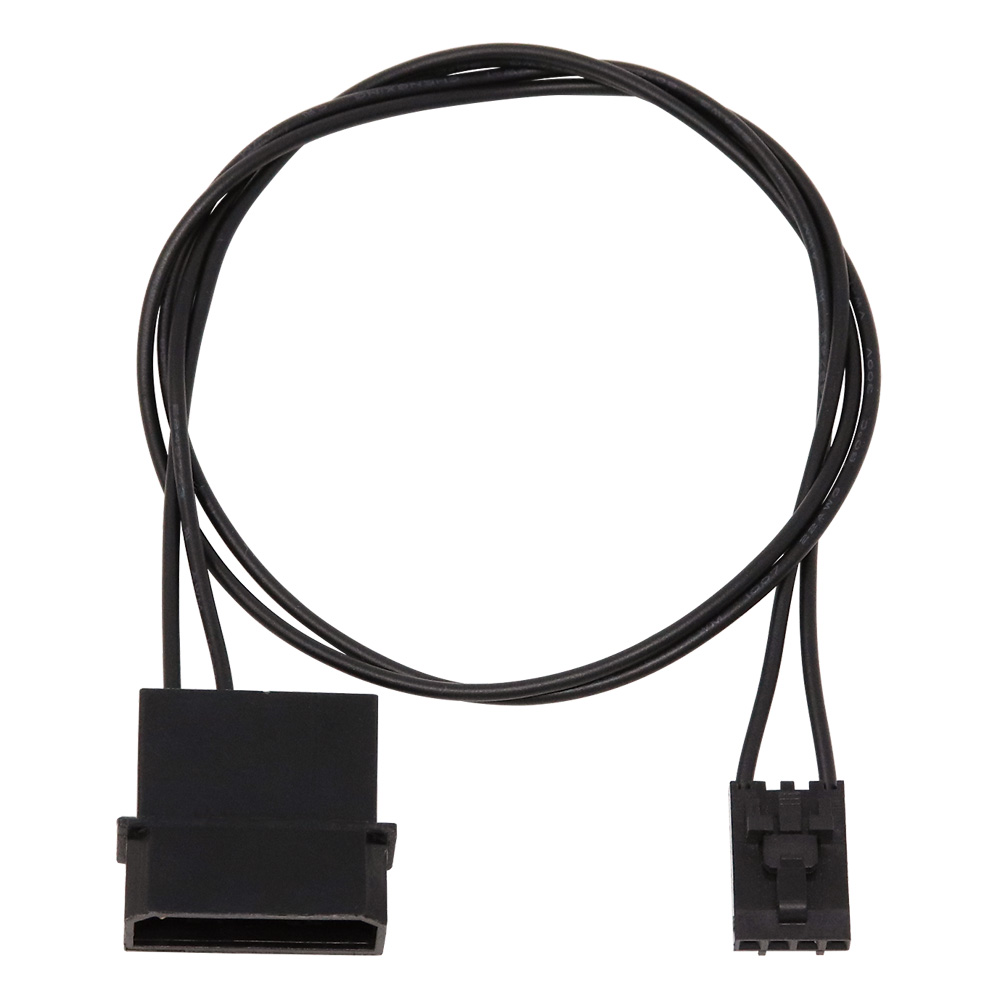

    • 補助電源ケーブル (ペリフェラル電源コネクタ オス⇔2.54mmピッチ 4ピン メス) (約40cm)

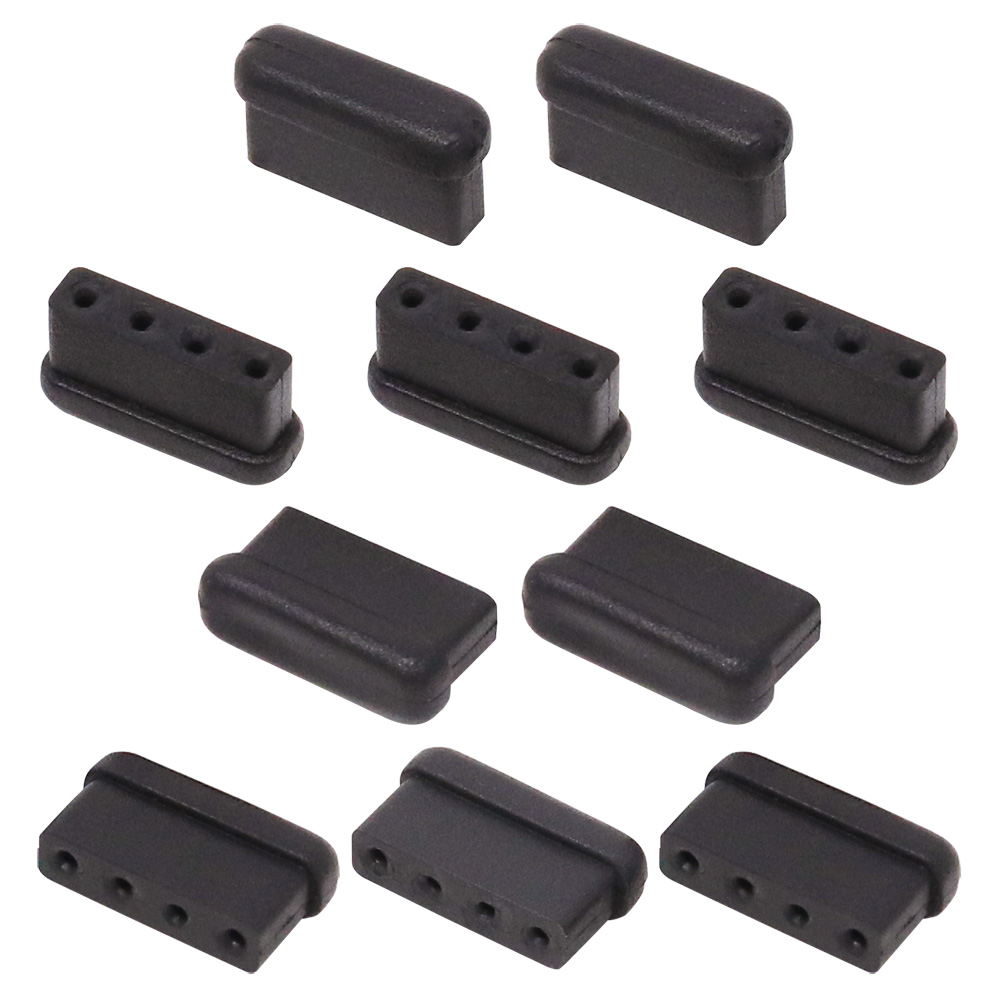

    • コネクタカバー×10
補足
  • RLD-SPLITXPD10の型番変更品です。違いはありません。
ご注意
  • マザーボード用ケーブルはどのヘッダーに接続しても動作しますが、回路が太い短辺側のヘッダー (大きな矢印) に接続してください。
  • ケーブル接続時は向きを確認してください。矢印の位置が電源です。誤って接続した場合、損傷する可能性があります。
  • アドレサブルLEDと通常のRGB LEDには互換性はありません。機器が損傷するおそれがあるので、異なる規格を接続しないでください。
出荷開始日
  • 2022年8月24日
