RLD-SPL5FAN5 | Ainex

RLD-SPL5FAN5出荷完了品

RGB LED 4ピンコネクタとPWM 4ピンファンコネクタをそれぞれ5分岐する基板です。

製品画像

製品画像

ブランド: Ainex
製品名: RGB LED 5分岐／ファンPWM信号5分岐基板
型番: RLD-SPL5FAN5
JAN: 4562412835862
価格: オープンプライス

完了日

2022年07月14日

特徴

RGB LED 4ピンコネクタとPWM 4ピンファンコネクタをそれぞれ5分岐する基板です。
RGB LED搭載PWM 4ピンファンを複数接続して、光りかたや回転数をコントロールするのに便利です。
RGB LEDとファンコネクタは独立して動作するので、ファン以外のRGB機器も接続できます。
SATA電源コネクタを電源ユニットに接続して電力不足を補えます。
基板裏面に両面テープ付きのパッドを貼り付け済み。PCケース内の任意の場所に取り付けられます。
基板タイプのため、綺麗に配線できます。
RGB LED用コネクタカバーが6個付属します。未使用のコネクタにかぶせて、ショートを防止します。

仕様

コネクタ形状
- マザーボード側: RGB LED 4ピンオス、PWM 4ピンオス
- RGB機器側: RGB LED 4ピンオス×5
- ファン側: PWM 4ピンオス×5
- 電源ユニット側: シリアルATA電源コネクタ (15ピン) オス

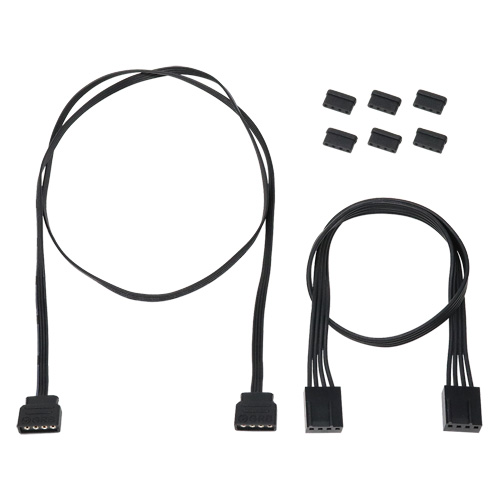

付属品
- RGB LED用ケーブル (RGB LED 4ピンメス⇔RGB LED 4ピンメス) (50cm)
- PWM 4ピンファン用ケーブル (PWM 4ピンメス⇔PWM 4ピンメス) (29cm)
- RGB LED用コネクタカバー×6

ご注意

マザーボード用ケーブルはどのヘッダーに接続しても動作しますが、回路が太い短辺側のヘッダー (abcdeABCDE以外) に接続してください。
RGBケーブル接続時は向きを確認してください。矢印の位置が電源です。誤って接続した場合、損傷する可能性があります。
アドレサブルLEDと通常のRGB LEDには互換性はありません。機器が損傷するおそれがあるので、異なる規格を接続しないでください。
ファン分岐は環境によっては正常に動作しない可能性があります。
マザーボードによっては、BIOS設定画面でPWMコントロールの有効／無効を切り替える必要があります。
ファンは基板上のabcde順で使用してください。
aコネクタに接続したファンの回転数のみマザーボードで検出できます。
3ピンファンは回転数制御できません。
電源ユニットの電源容量にご注意ください。

出荷開始日

2019年11月6日
