アイネックス
PF-102CR3出荷完了品
USB 3.0カードリーダーと3種類のUSBポートが1つに!!
- ブランド
- Ainex
- 製品名

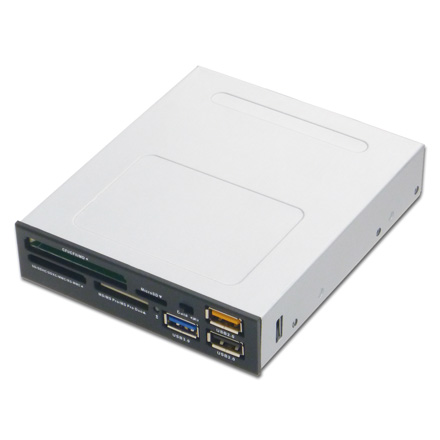

- 3.5インチベイ マルチフロントI/Oパネル
- 型番
- PF-102CR3
- JAN
- 4562412830058
- 価格
- オープンプライス
-
- 完了日
- 2015年11月04日
- 特徴
-
- USB 3.0マルチメモリーカードリーダーとI/Oポートを1つにした多機能フロントパネルです。
- USB 3.0接続のカードリーダーはUHS-Iなどの高速転送機能に対応します。
- カードリーダーは各メディア間の読み・書きができます。
- microSD／microSDHC／microSDXCの直挿しができます。
- USB 3.0／USB 2.0をマザーボードから前面に延長します。
- USB 2.0ポートの1つは高容量2.4A出力に対応した高速充電ポートにスイッチで切り替えできます。
- スマートフォンやタブレットなどを自動検出して適切な高速充電モードに切り替わります。
- USB Battery Charging仕様に適合した高性能高速充電コントローラーを搭載しています。
- ドライバ不要。Windows標準のドライバで動作します。
- 仕様
-
- 3.5インチベイ用
- メモリーカードリーダー (USB 3.0バスパワー接続)

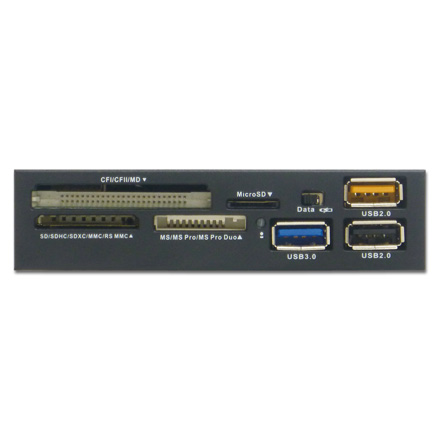

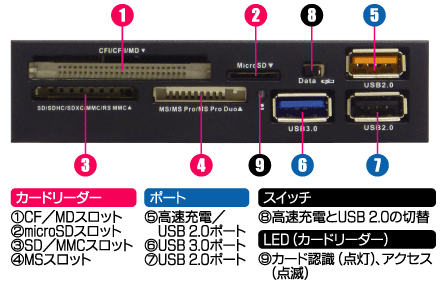

- スロット: SD／MMC×1、microSD×1、MS×1、CF／MD×1
- LED: カード認識 (点灯)、アクセス (点滅)
- I/Oポート
- USB 3.0ポート: 1
- USB 2.0ポート: 2 (1つは充電ポートに切替可能)

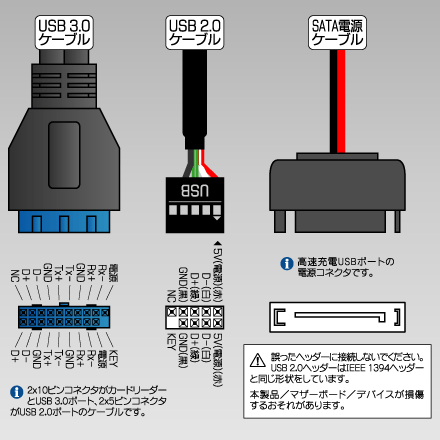

- ケーブル／コネクタ (全て本体に直付け)
- USB 3.0: 2x10ピンコネクタ メス
- USB 2.0: 2x5ピンコネクタ メス
- 電源: シリアルATA電源コネクタ (15ピン) オス
- 対応OS: Windows Vista／7／8／8.1／10
- 材質: スチール、プラスチック
- カラー: ブラック
- 付属品: ベイ固定用ミリネジ×4、取扱説明書
- 補足
- PF-213CR3の後継品です。USB 2.0と充電専用ポートがUSB 2.0と切り替え式充電ポートになりました。HDMIポートとM2スロットを省略しました。
- ピン配列はガイドラインに準拠した一般的なものです。
- ご注意
- 誤ったヘッダーに接続しないでください。USB 2.0ヘッダーはIEEE 1394のヘッダーと同じ形状をしています。尚、誤った接続による故障は保証の対象外になります。
- 本製品を3.5-5インチ変換マウンタ (HDM-07A) に固定する場合、付属のネジでは長さが足りず固定できません。別途長めのネジをご用意ください。5mm長のネジで固定できます。通常のミリネジであれば、PB-027A・PB-027A-BKが適合します。
- 製品は汎用品であり、全ての組み合わせにおいて動作を保証するものではありません。
- 各ポートの性能は接続先に準じます。
- ピン配列が異なるマザーボードはピン配列変換ケーブルEX-001／EX-002もあわせてご利用ください。(USB 3.0はピッチが異なるため使用不可)
- 誤った接続をした場合、マザーボードあるいは接続した周辺機器を損傷するおそれがあります。
- カードリーダーに関するご注意
- カードリーダー部下段のSD／MMC、MSの各スロットへはカードを裏返して挿入してください。
- メモリーカードの著作権保護機能には対応しません。
- 全てのメモリーカードで動作を保証するものではありません。
- USB 3.0に関するご注意
- デバイス／ケーブルの品質などにより、認識しない場合があります。
- 正常動作しない場合、ドライバ・ファームウェアを最新版にする／ケーブルを短くすると改善する可能性があります。
- SuperSpeed (5Gbps) で動作するには、ホスト、ケーブル、ハブ、デバイスなど全てがUSB 3.0に対応している必要があります。
- USB 2.0／1.1機器を接続できますが、動作はUSB 3.0になりません。
- 充電ポートに関するご注意
- 全ての環境で充電速度が向上する訳ではありません。
- Battery Charging仕様 (BC 1.2) のCDP (1.5A) と DCP (1.5A)、Apple 1A/2.4Aの各モードに対応しています。これらに対応しない機器では高速充電での動作を保証しません。
- サポート
- Windows 10対応状況 (2015-09-01)
- 取扱説明書 (2014-03-27)
- [SATA電源ケーブル] 真っ直ぐに抜き差ししてください (2014-01-29)
- [HDM-07・HDM-07BK] 一部のデバイスに付属するネジでは長さが足りません (2013-02-21)
- [メモリーカードリーダー] トラブルシューティング (2012-10-05)
- [カードリーダー] CFスロットのピンの長さが揃っていない (2009-03-10)
- [ケース用USBケーブル] 結線仕様について (2007-11-22)
- 出荷開始日
- 2014年4月15日
