PF-006出荷完了品
9.5mm厚以下の2.5インチSSD/HDDを2台取り付けられます。
- ブランド
- Ainex
- 製品名
- USB3.0フロントパネル HDD変換マウンタ付
- 型番
- PF-006
- JAN
- 4562412834094
- 価格
- オープンプライス
![AINEXダイレクトで購入 AINEXダイレクトで購入](https://www.ainex.jp/wp-content/uploads/amazon_buy.png)
-
- 完了日
- 代替後継品
-
- 特徴
-

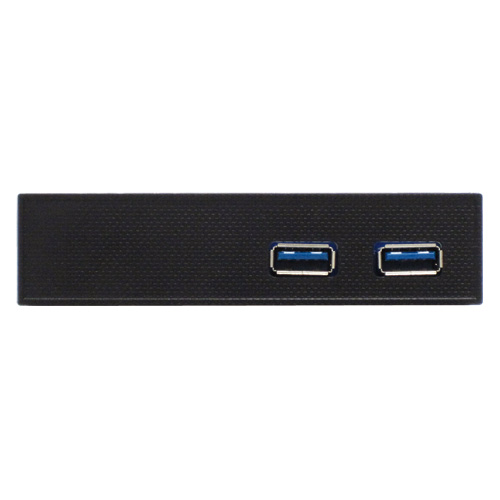

- ケース前面にUSB 3.0ポートを2つ追加できます。
- USB機器は抜き差しすることが多いので、前面にポートを延長すると便利です。
- ケーブルはヘッダーピン接続で、ケーブルを外に引き出さずに済みます。
- 9.5mm厚以下の2.5インチSSD/HDDを2台取り付けられます。
- 仕様
-
- 対応規格: USB 3.0/2.0/1.1
- SuperSpeed (5Gbps)、High-Speed (480Mbps) 対応 (理論値)
- コネクタ形状
- フロントパネル側: USB 3.0 Standard-A メス×2
- ケーブル長: 約60cm (本体に直付け)
- 取り付け対応機器: 9.5mm以下の2.5インチSSD/HDD×2 ※上段に9.5mmより厚いデバイスを取り付けた場合、隣接ベイに突出する可能性があります。
- サイズ: W101.6×D146×H24.5mm (ケーブルを除く)
- 材質: プラスチック
- カラー: ブラック
- 付属品: デバイス固定用ミリネジ×8、ベイ固定用タッピングネジ×4
- 取付方法
- PCの電源を切り、電源ケーブルを電源ユニットから抜いた状態で作業してください。
- PCケースのサイドパネルと空きの3.5インチベイフロントパネルを取り外します。

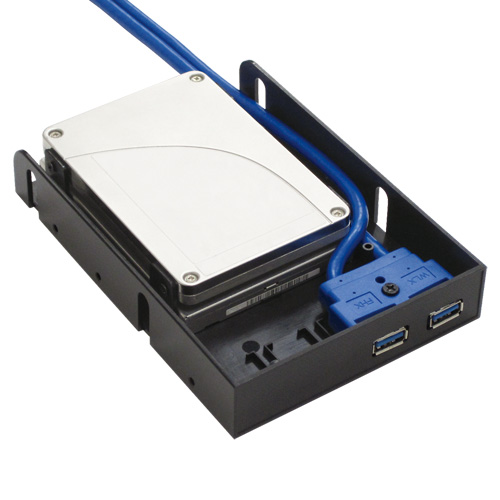

- 2.5インチデバイスを付属ミリネジで側面穴に取り付けます。(ケーブルでSSD/HDDが取り付けしづらい場合、ケーブル中央のネジを緩めてケーブルを取り外してください。)
- ケースの中にケーブルを全て入れてから、本製品とPC前面の位置が揃うまで押し込んでください。(PC固定穴と本製品固定穴の位置を合わせる)
- 付属タッピングネジでPC本体に固定します。
- ケーブルをマザーボードに接続します。
- 電源ユニットに電源ケーブルを接続し、PCの電源を入れます。
- ご注意
- 各ポートの性能は接続する内部ヘッダーに準じます。
- 一般的には2x10ピンコネクタの20番はKEYで穴がありませんが、本製品はNCで穴が開いています。側面の突起と結線仕様で向きをご確認ください。
- 誤った接続をした場合、マザーボードあるいは接続した周辺機器を損傷するおそれがあります。
- デバイス/ケーブルの品質などにより、認識しない場合があります。
- 正常動作しない場合、ドライバを最新版にする/ケーブルを短くすると改善する可能性があります。
- SuperSpeed (5Gbps) で動作するには、ホスト、ケーブル、ハブ、デバイスなど全てがUSB 3.0に対応している必要があります。
- USB 2.0/1.1機器を接続できますが、動作はUSB 3.0になりません。
- ピッチが異なるため、ピン配列変換ケーブルEX-001/EX-002は併用できません。
