アイネックス
PF-004B出荷完了品
マザーボード上のUSBヘッダーを3.5インチベイに延長！
- ブランド
- Ainex
- 製品名
- 3.5インチベイ USB3.0／2.0フロントパネル
- 型番
- PF-004B
- JAN
- 4562412836609
- 価格
- オープンプライス
-
- 完了日
- 2022年12月09日
- 代替後継品
- 特徴
-
- マザーボード上のUSBヘッダーを3.5インチベイに延長します。

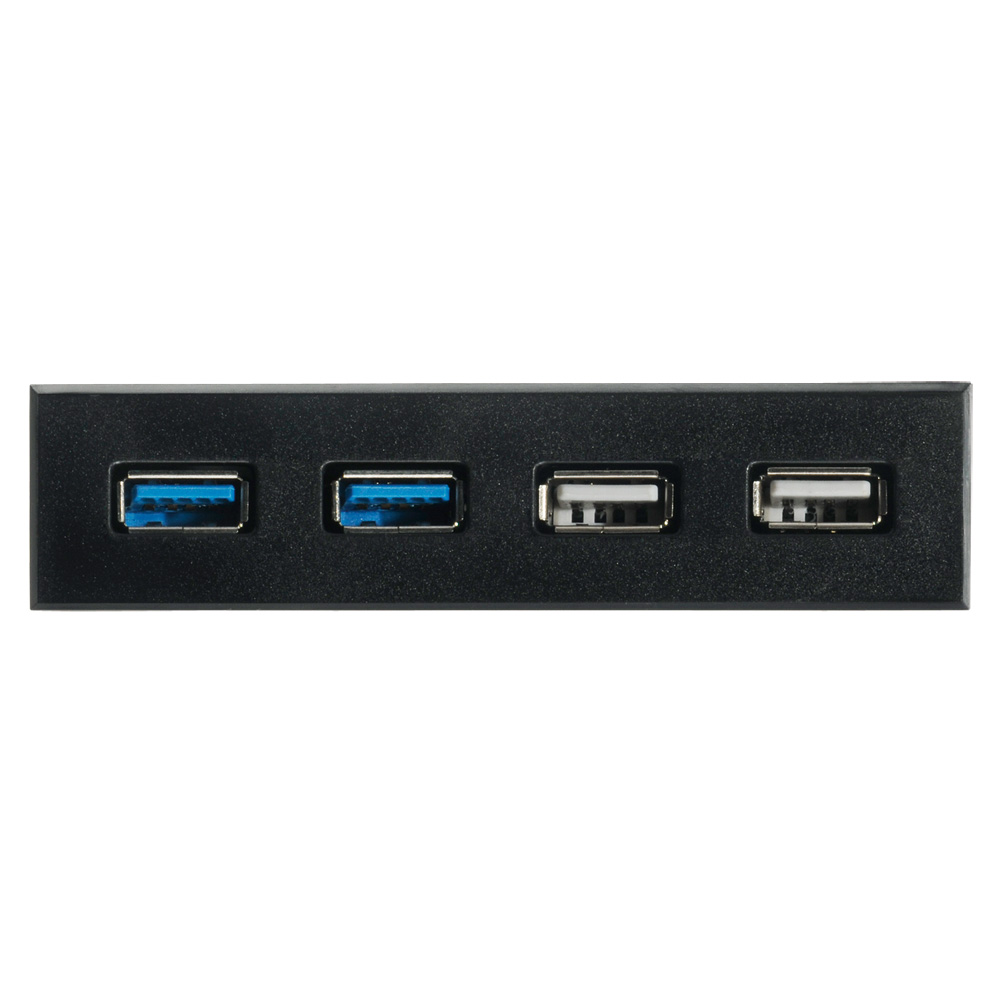

- ケース前面にUSB 3.0／USB 2.0ポートを各2つ追加できます。
- USB機器は抜き差しすることが多いので、前面にポートを延長すると便利です。
- ケーブルはヘッダーピン接続で、ケーブルを外に引き出さずに済みます。
- 仕様
-
- 3.5インチベイ用
- 対応規格: USB 3.0／2.0／1.1
- SuperSpeed (5Gbps)、High-Speed (480Mbps) 対応 (理論値)

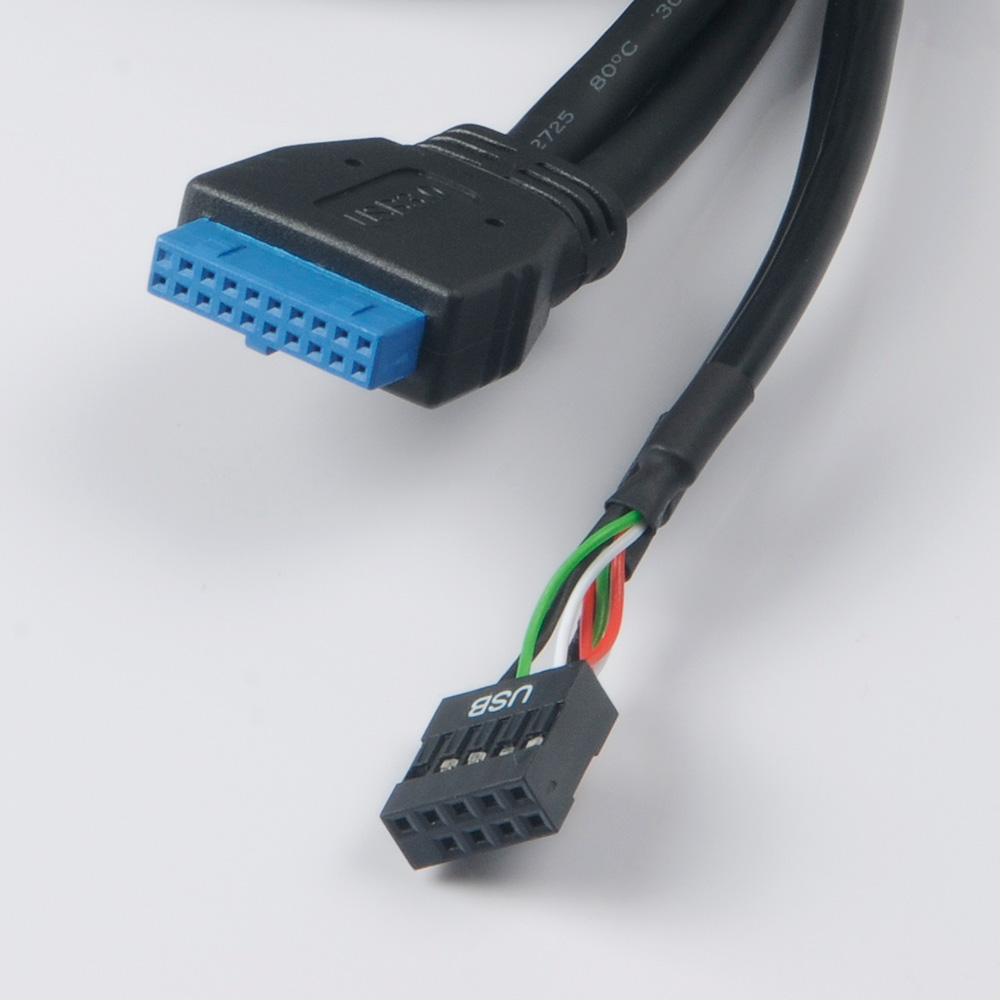

- USB 3.0コネクタ形状
- フロントパネル側: USB 3.0 Standard-A メス×2
- マザーボード側: 2x10ピン メス
- USB 2.0コネクタ形状
- フロントパネル側: USB 2.0 Standard-A メス×2
- マザーボード側: 2x5ピン メス
- ケーブル長: 各75cm (本体に直付け)
- サイズ: W101.7×D119.5×H25.5mm (ケーブルを除く)
- 材質: スチール、プラスチック
- カラー: ブラック
- 付属品: ベイ固定用ミリネジ×4
- RoHS指令準拠 (10物質)
- 補足
- PF-004Aの型番変更品です。違いはありません。

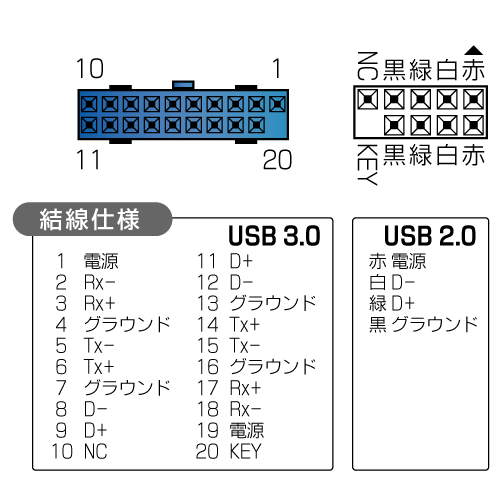

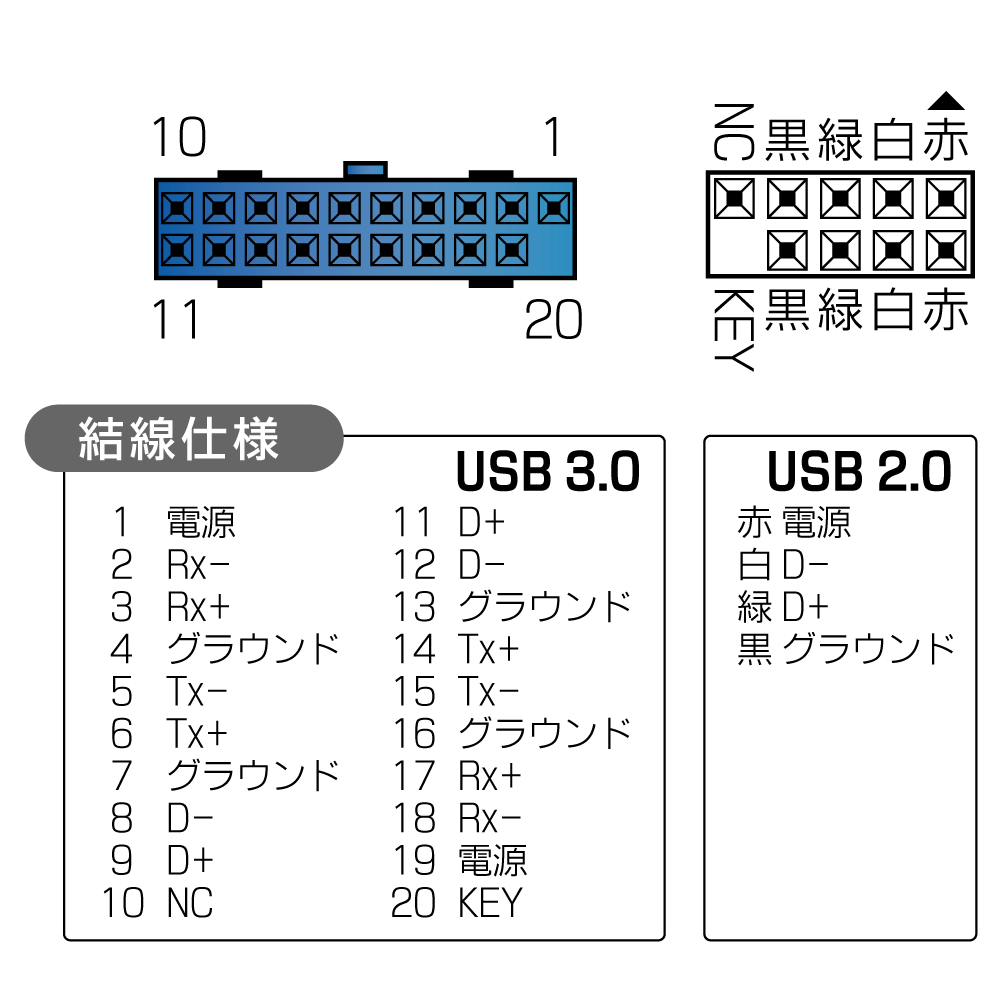

- ピン配列はガイドラインに準拠した一般的なものです。
- ご注意
- 誤ったヘッダーに接続しないでください。USB 2.0のヘッダーはIEEE 1394のヘッダーと同じ形状をしています。なお、誤った接続による故障は保証の対象外になります。
- 各ポートの性能は接続する内部ヘッダーに準じます。
- ピン配列が異なるマザーボードはピン配列変換ケーブルEX-002もあわせてご利用ください。 (USB 2.0のみ)
- 誤った接続をした場合、マザーボードあるいは接続した周辺機器を損傷するおそれがあります。
- USB 3.0に関するご注意
- デバイス／ケーブルの品質などにより、認識しない場合があります。
- 正常動作しない場合、ドライバを最新版にする／ケーブルを短くすると改善する可能性があります。
- SuperSpeed (5Gbps) で動作するには、ホスト、ケーブル、ハブ、デバイスなど全てがUSB 3.0に対応している必要があります。
- USB 2.0／1.1機器を接続できますが、動作はUSB 3.0になりません。
- ピッチが異なるため、ピン配列変換ケーブルEX-002は併用できません。
- サポート
- パッケージ誤表記のお詫び: “USB 3.0コネクタ形状 フロントパネル側: USB 2.0 Standard-A メス×2”と記載していましたが、正しくはUSB 3.0 Standard-A メス×2です。また、取付方法3番は本製品とは関係ありません。3番は飛ばして読んでください。 (2021-06-04)
- [ケース用USBケーブル] 結線仕様について (2007-11-22)
- 出荷開始日
- 2021年6月2日
