アイネックス
KM-01出荷完了品
マザーボードの試験などに大変便利！
- ブランド
- Ainex
- 製品名
- 実験用スイッチ・LEDセット
- 型番
- KM-01
- JAN
- 4937925908240
- 価格
- オープンプライス
-
- 完了日
- 2022年10月13日
- 代替後継品
- 特徴
-
- 検証マニアシリーズ
- 極短ケーブル長のスイッチ・LEDのセットです。

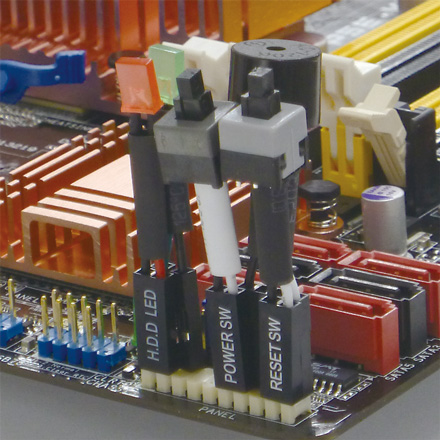

- マザーボードの試験などに大変便利！
- 仕様
-

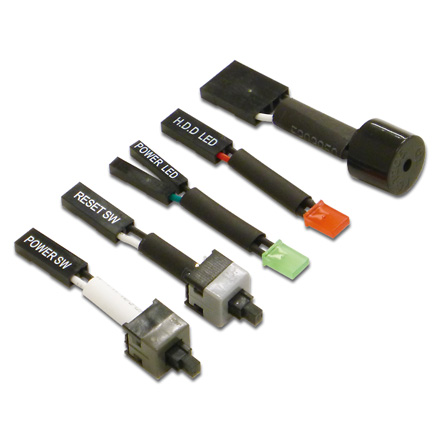

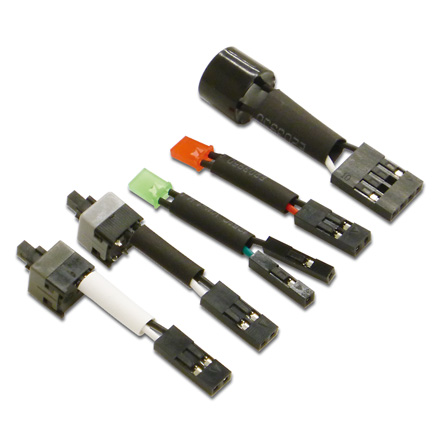

- セット内容
- Power Switch×1
- Reset Switch×1
- Power LED×1
- HDD LED×1
- Speaker×1
- 極性
- Power Switch: なし
- Reset Switch: なし
- Power LED
- プラス: 黒
- マイナス: 緑
- Power LED
- HDD LED
- プラス: 黒
- マイナス: 赤
- HDD LED
- Speaker (極性に関係なく鳴ります)
- プラス: 黒 (スピーカーに+記号有)
- マイナス: 白
- Speaker (極性に関係なく鳴ります)
- スイッチ動作: モーメンタリ (ノンロックタイプ)
- RoHS指令準拠 (10物質) (2018年8月1日以降弊社出荷分に限ります)
- 補足
- 2013年11月中旬出荷分より、Power LEDの仕様が変わりました。コネクタが1x3ピンから1ピン2本のバラになりました。
- サポート
- 2013年11月中旬以降出荷分の極性説明に誤りがあったので訂正しました。Power LEDの極性が逆でした。三角マークの説明は紛らわしいので削除しました。 (2015-03-17)
- LEDの極性は発光素子側がマイナスです。内部に見える金属部分が大きい方が発光素子側でマイナスです。 (2015-03-17)
- 約1年前からLEDの極性に仕様変更があったので訂正しました。 (2009-11-24)
