HUB-02出荷完了品
使用頻度の高いデータ系ポートを3.5インチベイにまとめました。
- ブランド
- Akasa
- 製品名
- USB2.0 内蔵5ポートハブ
- 型番
- HUB-02
- JAN
- 4937925915873
- 価格
- オープンプライス
-
- 完了日
- 特徴
-

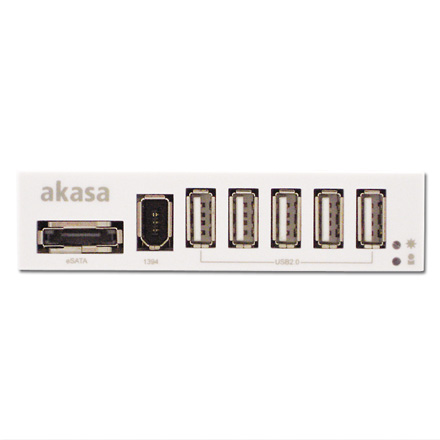

- マザーボード上のUSBコネクタが3.5インチベイ内蔵5ポートハブに！
- セルフパワーの安定電力供給により、HDDやWebカメラなど消費電力が大きい機器でも安心して使用できます。
- マザーボード上のシリアルATA・IEEE1394コネクタを前面に延長します。
- ホワイトとブラックのベゼル付。
- 取付方法
- フロントベゼルを変更する場合は、本体左右に出ているツメを押しながらパネルを取り外してください。パネルをはめる時は、各コネクタのシェル (枠の金属) に引っかからないよう注意してください。※外しづらい時は上蓋を外したり、基板を底板から外してください。元に戻す際は慎重に作業してください。
- PCケースのサイドパネルと空きの3.5インチベイフロントベゼルを取り外します。
- ケースの中にケーブル類を全て入れてから、本製品とPC前面の位置が揃うまで押し込んでください。(PCネジ穴と本製品ネジ穴の位置をあわせる)
- 付属ネジで、PC本体に固定します。

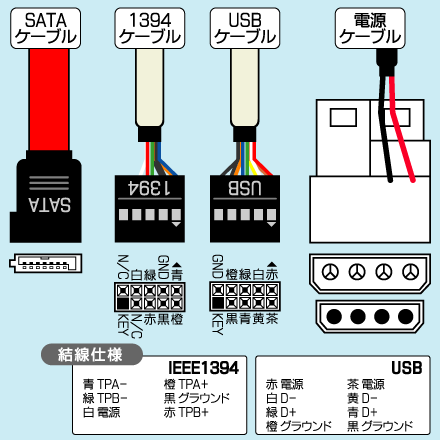

- シリアルATA、IEEE1394、USBの各ケーブルをマザーボードに接続します。
- 電源ケーブルを電源ユニットのコネクタに接続します。オス／メスになっておりますので、他の機器をさらに接続することもできます。
- 仕様
-
- USBポート: 5 (USB2.0 & 1.1) ※5ポート目はハブではなく内部コネクタの延長です。
- eSATAポート: 1
- IEEE1394ポート: 1 (6ピン)
- 対応OS: Windows 2000／XP／Vista／7
- サイズ: W101×D119.5×H25.5mm (ケーブルを除く)
- ケーブル長: 各40cm
- 付属品 (ケーブルは全て本体に接続済)
- フロントベゼル (ホワイト) ※ブラックは装着済。
- IEEE1394ケーブル (2x5ピンメス) ×1
- 電源ケーブル (ペリフェラル電源コネクタオス／メス)
- ご注意
- 5ポート目はハブではなく内部コネクタの延長です。電源はマザーボードからの供給になります。また、USBハブ機能動作中を示す下段LEDは反応しません。
- セルフパワー専用です。必ず電源ケーブルを接続してください。
- 各ポートの性能は接続する内部コネクタに準じます。
- ピン配列が異なるマザーボードはピン配列変換ケーブルEX-001／EX-002もあわせてご利用ください。
- 誤った接続をした場合、マザーボードあるいは接続した周辺機器を損傷するおそれがあります。
- 製品の色合いは実物と若干異なる場合があります。
- サポート
- 本体に“AK-ICR-08”と記載されたラベルが貼り付けてある場合があります。HUB-02の本体はAK-ICR-08と同一のため問題はありません。 (2010-08-25)

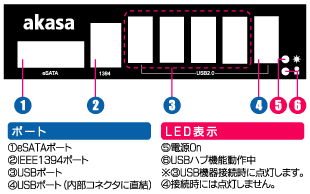

- 誤表記に関するお詫び: パッケージ背面、フロントパネルイラストの5番と6番は逆になります。上段が5番、下段が6番です。 (2010-07-14)
- [ケース用1394ケーブル] 結線仕様について (2011-07-29)
- [ケース用USBケーブル] 結線仕様について (2007-11-22)
- 出荷開始日
