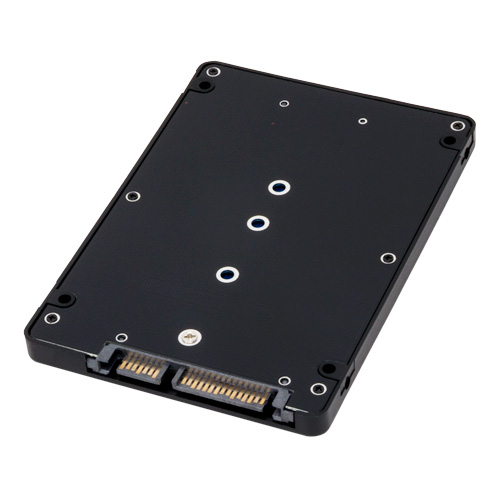

HDM-45B

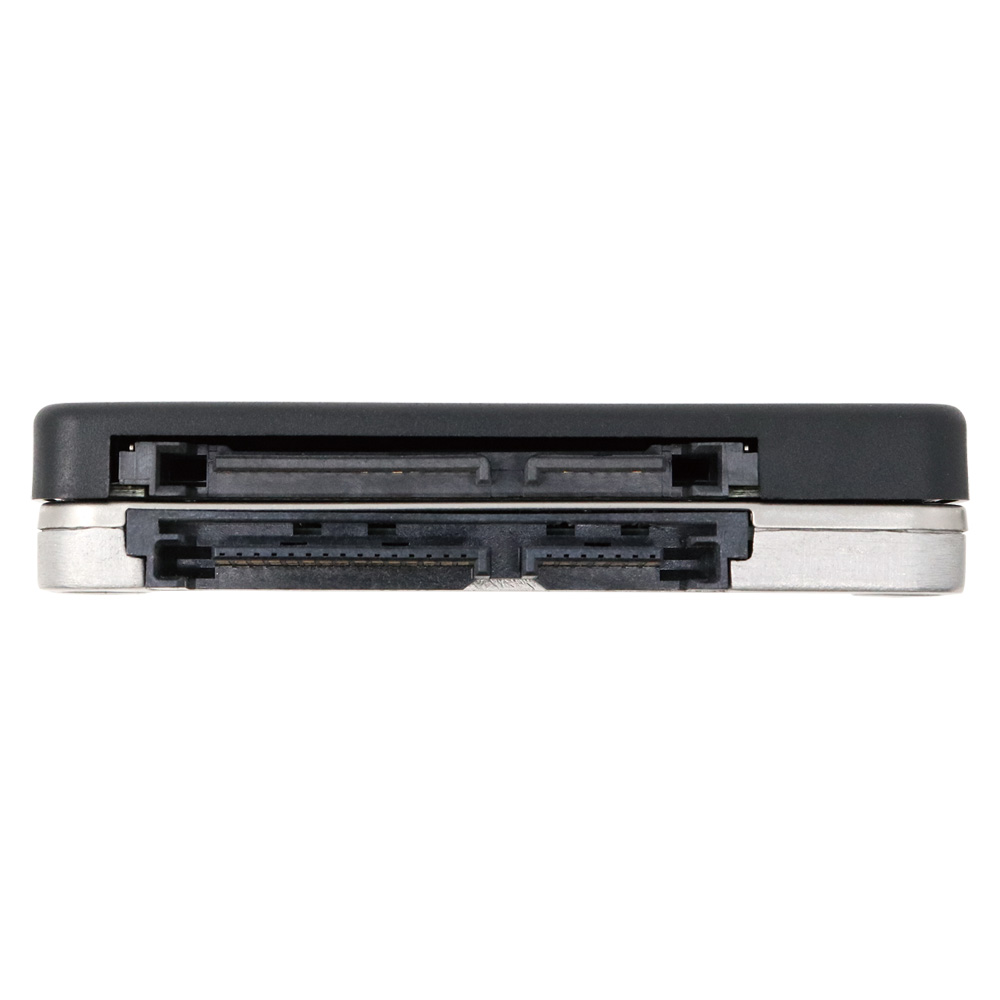

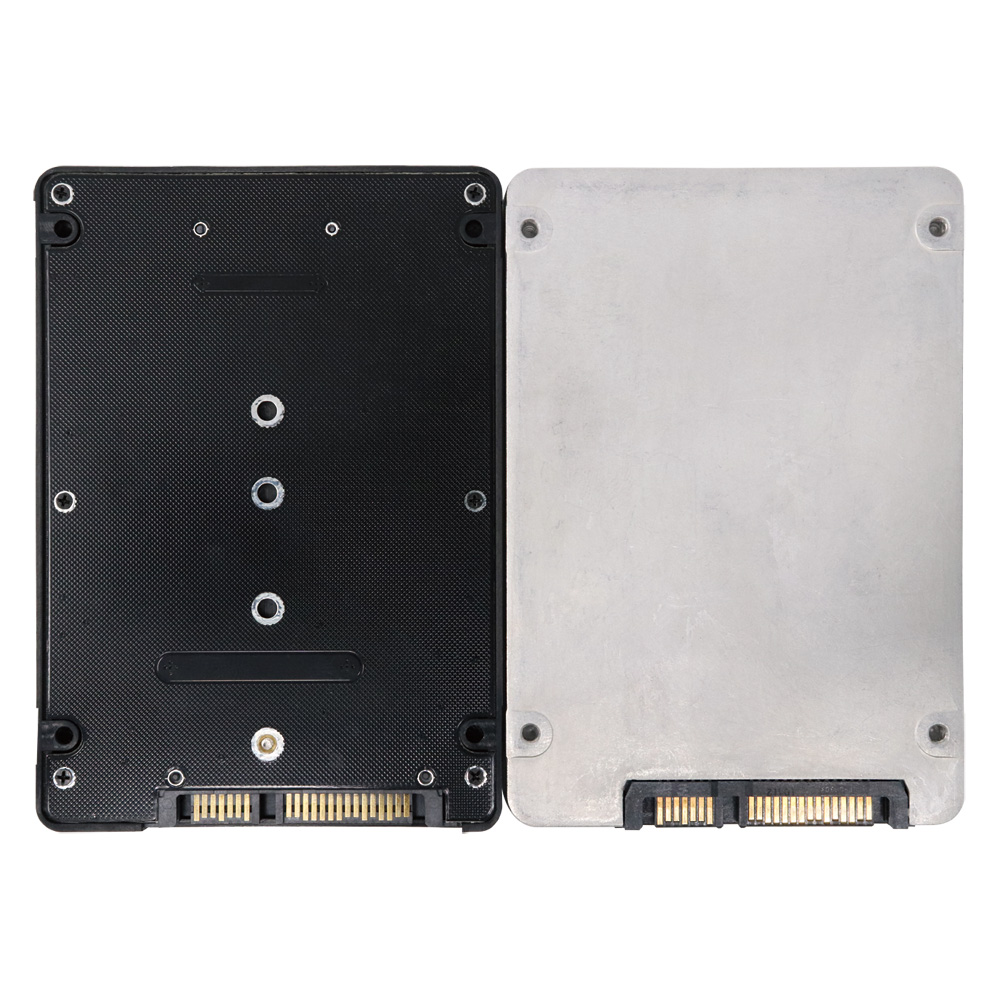

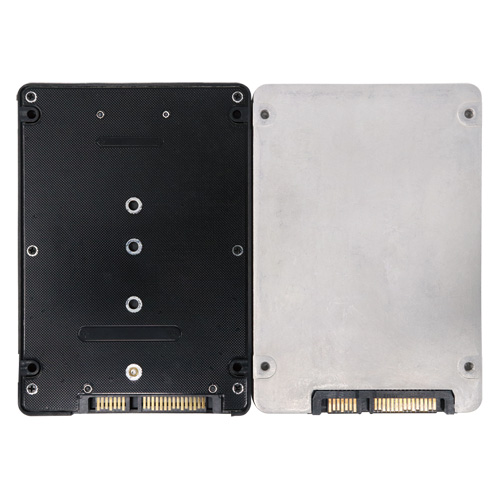

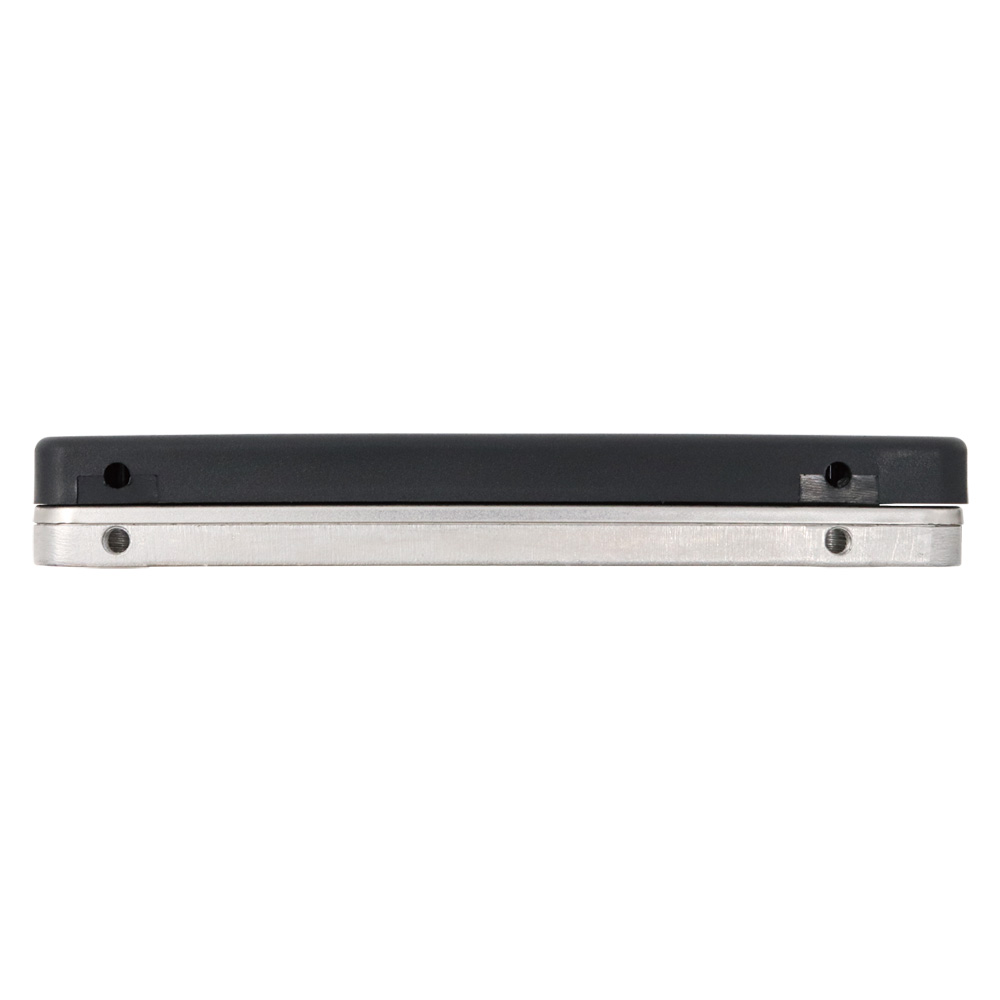

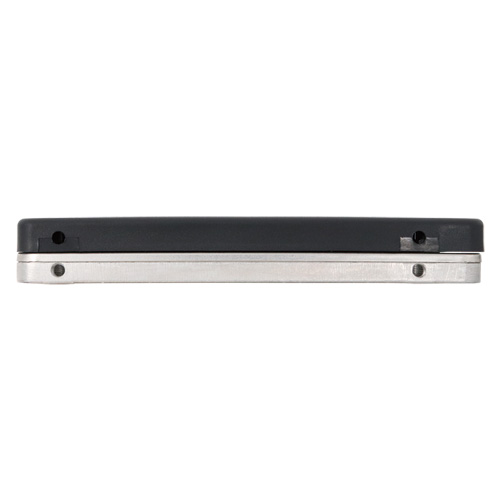

7mm厚の2.5インチHDDと同一のサイズ/ネジ穴位置/SATAコネクタ位置のため、ノートパソコンやリムーバブルラックへの取り付けもできます。

特徴
  • M.2 SATA SSDを2.5インチSATA SSDにするケースです。
  • 7mm厚の2.5インチHDDと同一のサイズ/ネジ穴位置/SATAコネクタ位置のため、ノートパソコンやリムーバブルラックへの取り付けもできます。
  • ドライバ不要。Windows標準のドライバで動作します。



仕様
  • 対応規格: SATA Revision 3.0
  • 最大データ転送速度 (理論値): 6Gbps
  • コネクタ
    • M.2 (Key B)
    • SATA オス (データ7ピン、電源15ピン)
  • 対応M.2カードタイプ: Key B/B-M、2280
  • サイズ: W70×D100×H7mm
  • ケース材質: プラスチック
  • カラー: ブラック

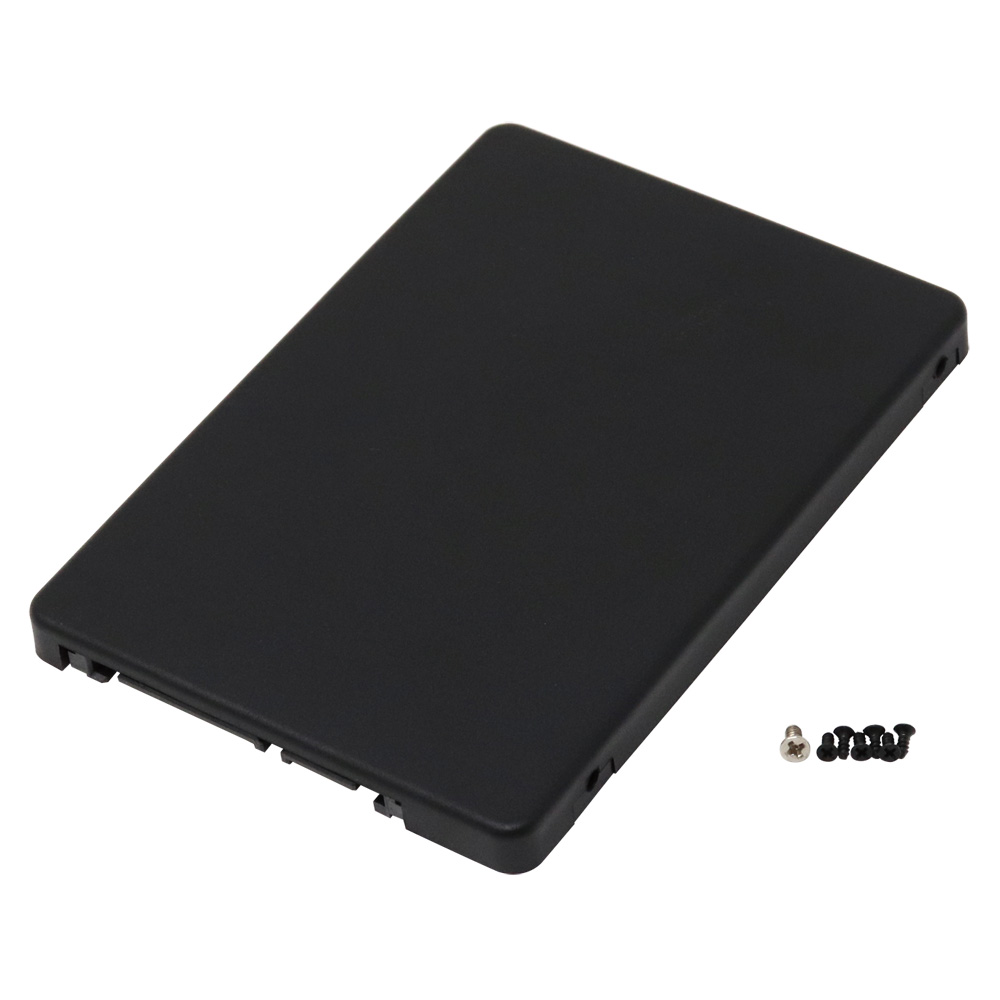

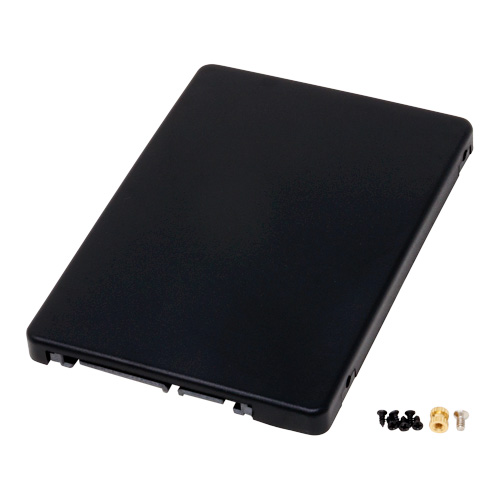

  • 付属品
    • カバー固定用タッピングネジ×6
    • M.2 SSD固定用スタンドオフ×1
    • スタンドオフ固定用ネジ×1
取付方法 (2024年5月1日以降出荷分)

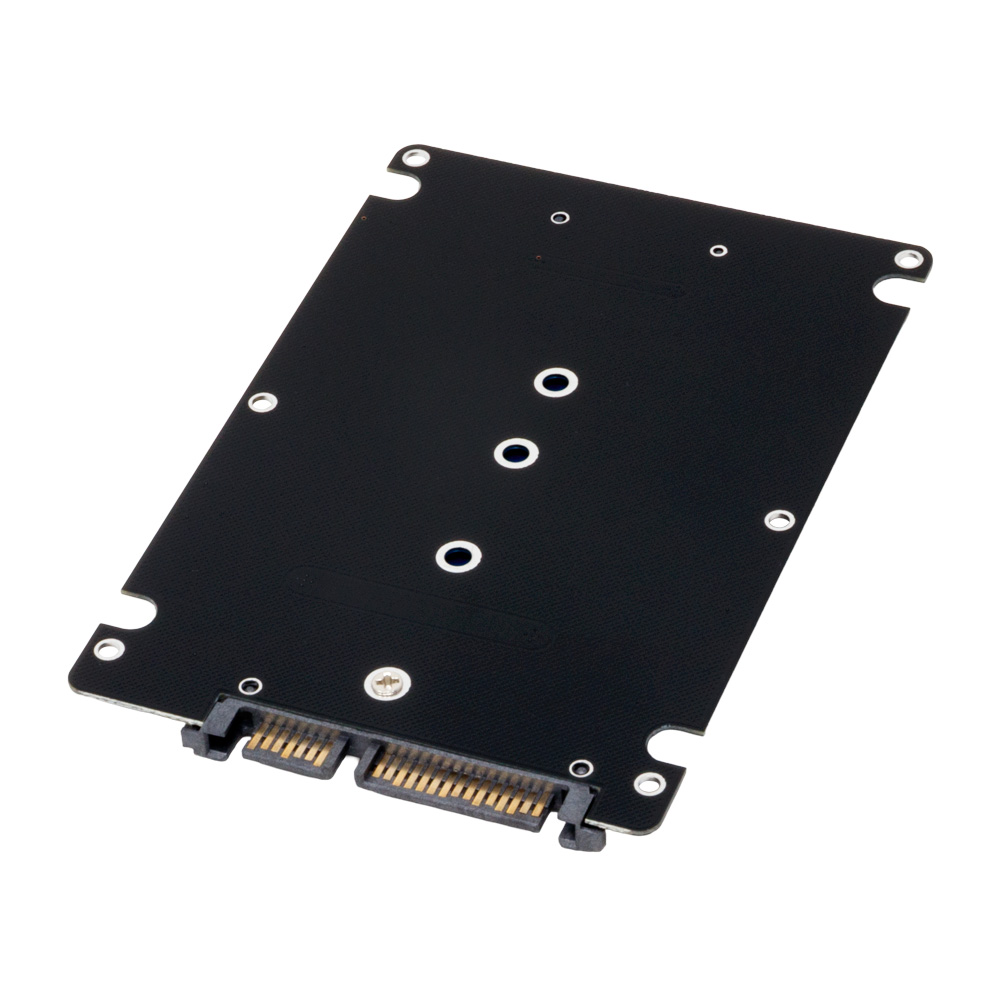

  1. プラスチックカバーを取り外します。

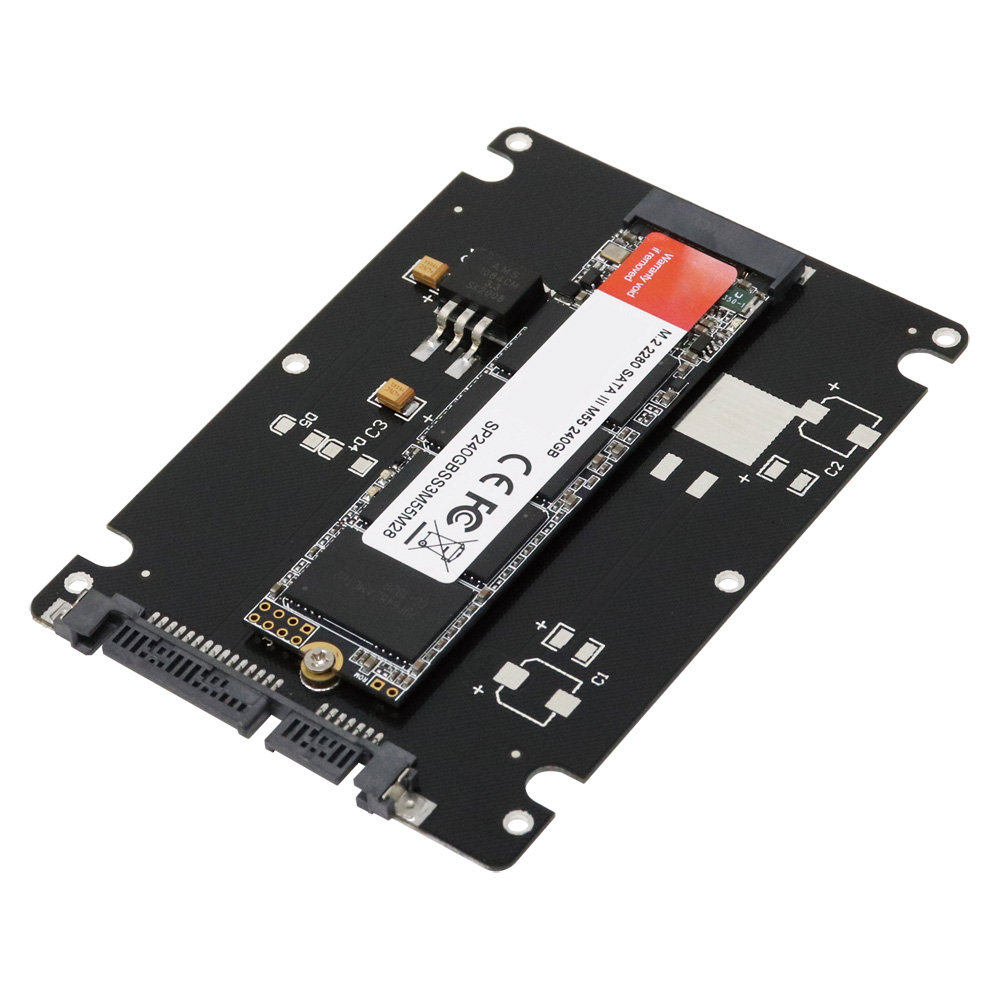

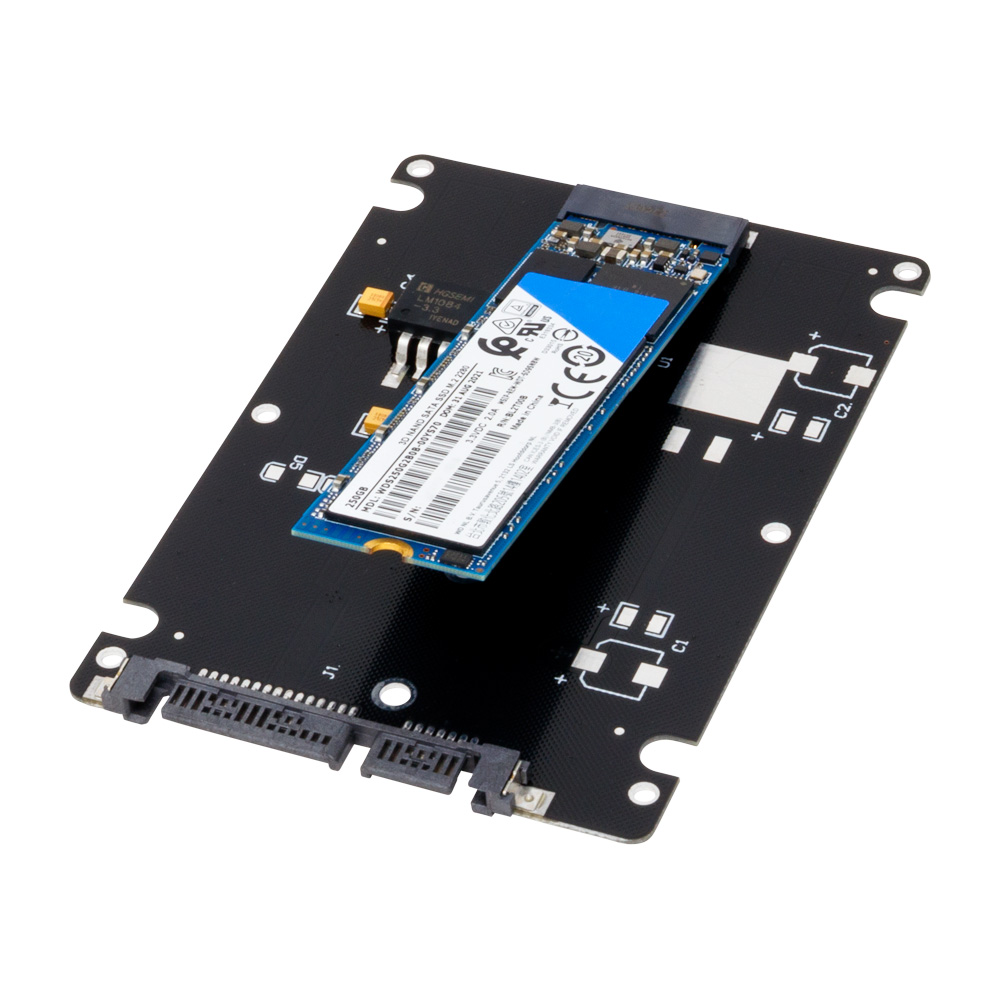

  2. M.2 SATA SSDをM.2カードスロットに斜め上から挿入します。SSDとスロットの切り欠きを合わせます。

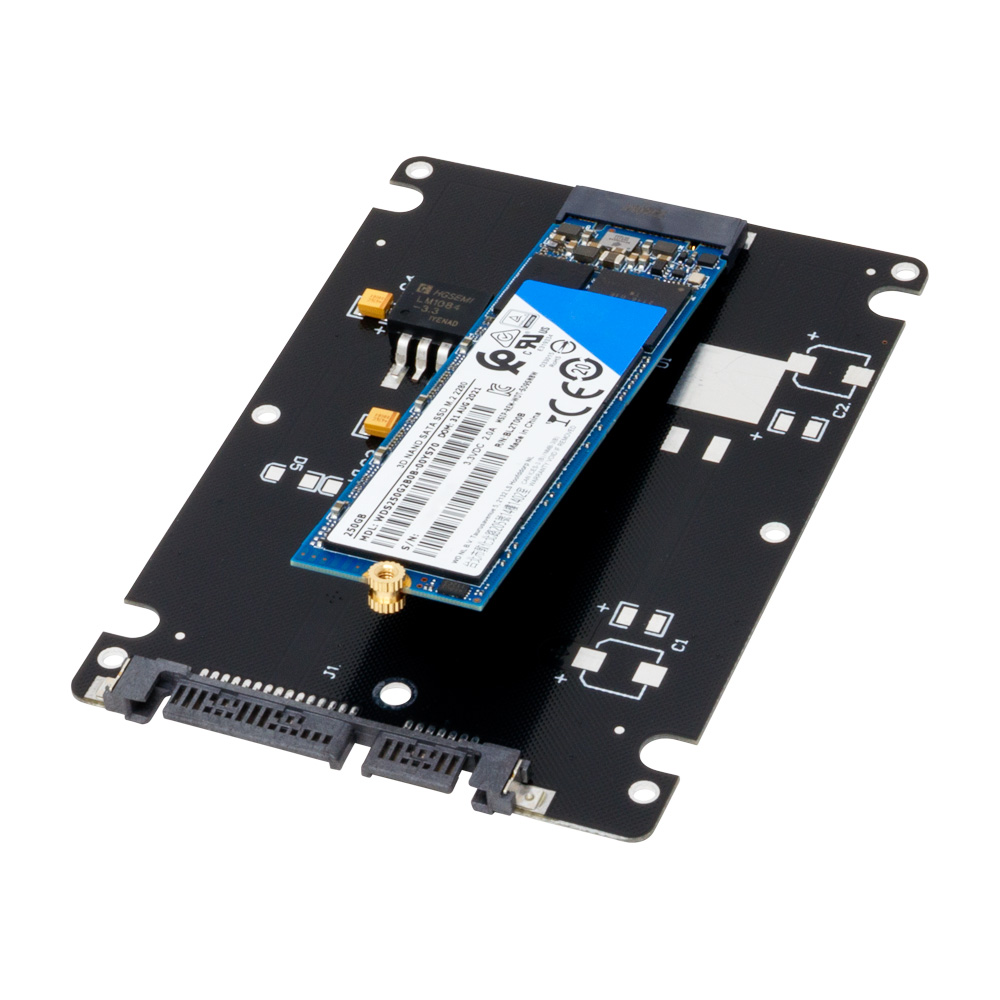

  3. M.2 SATA SSDにある半円形の切り欠きとM.2 SSD固定用スタンドオフの窪みを合わせます。

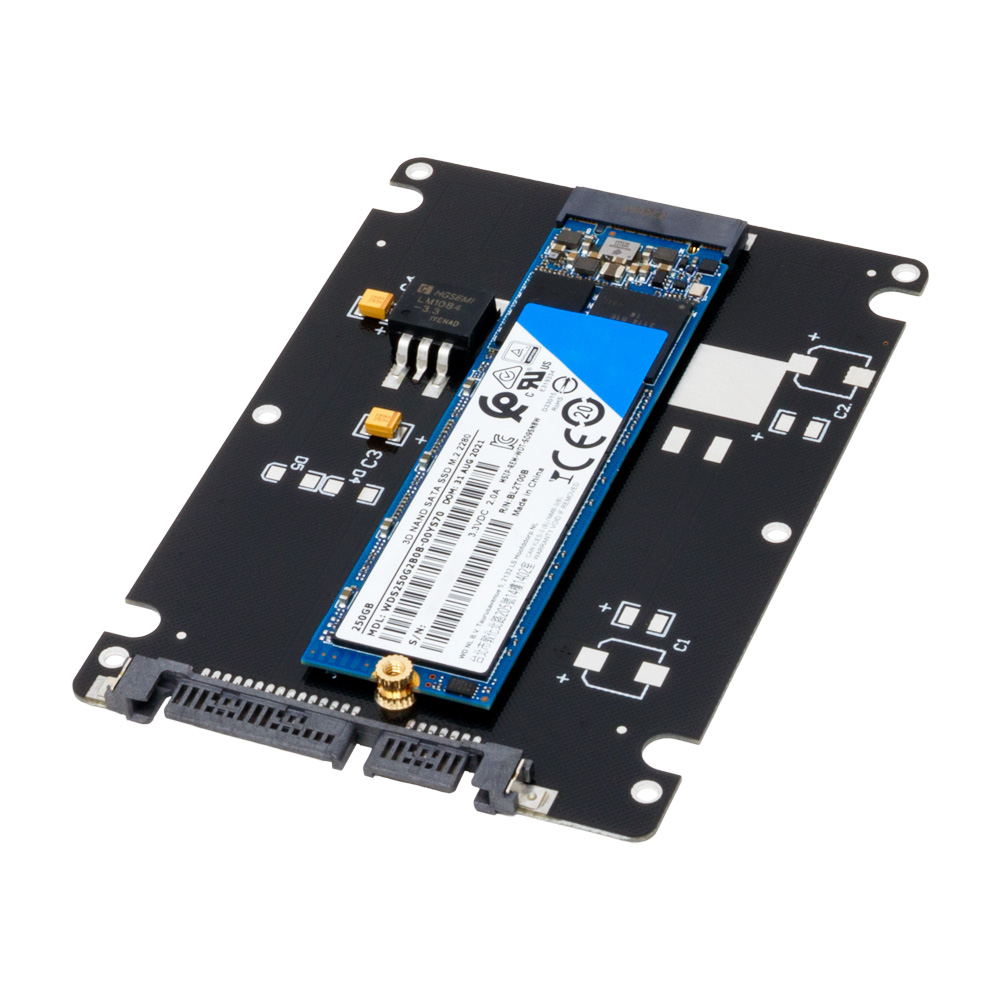

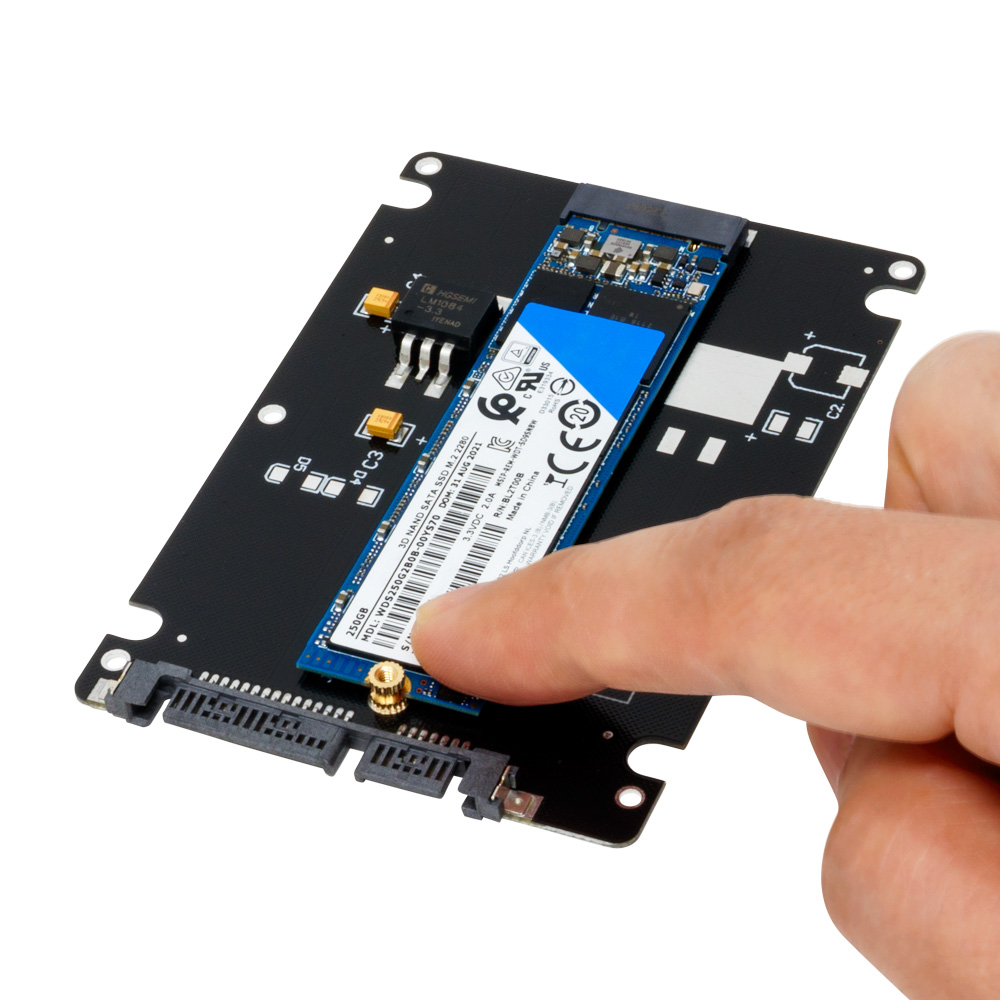

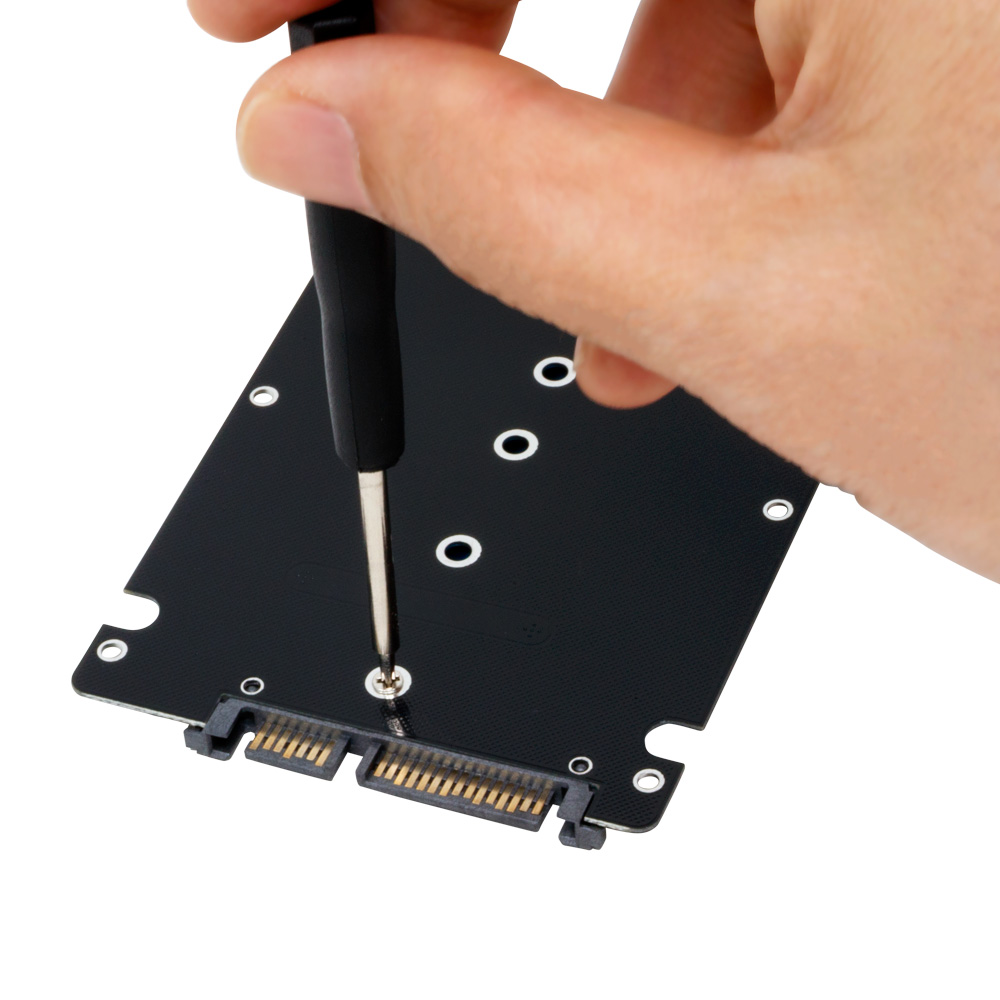

  4. スタンドオフをつけたままM.2 SATA SSDを押し下げ、基板裏からネジでスタンドオフを固定します。

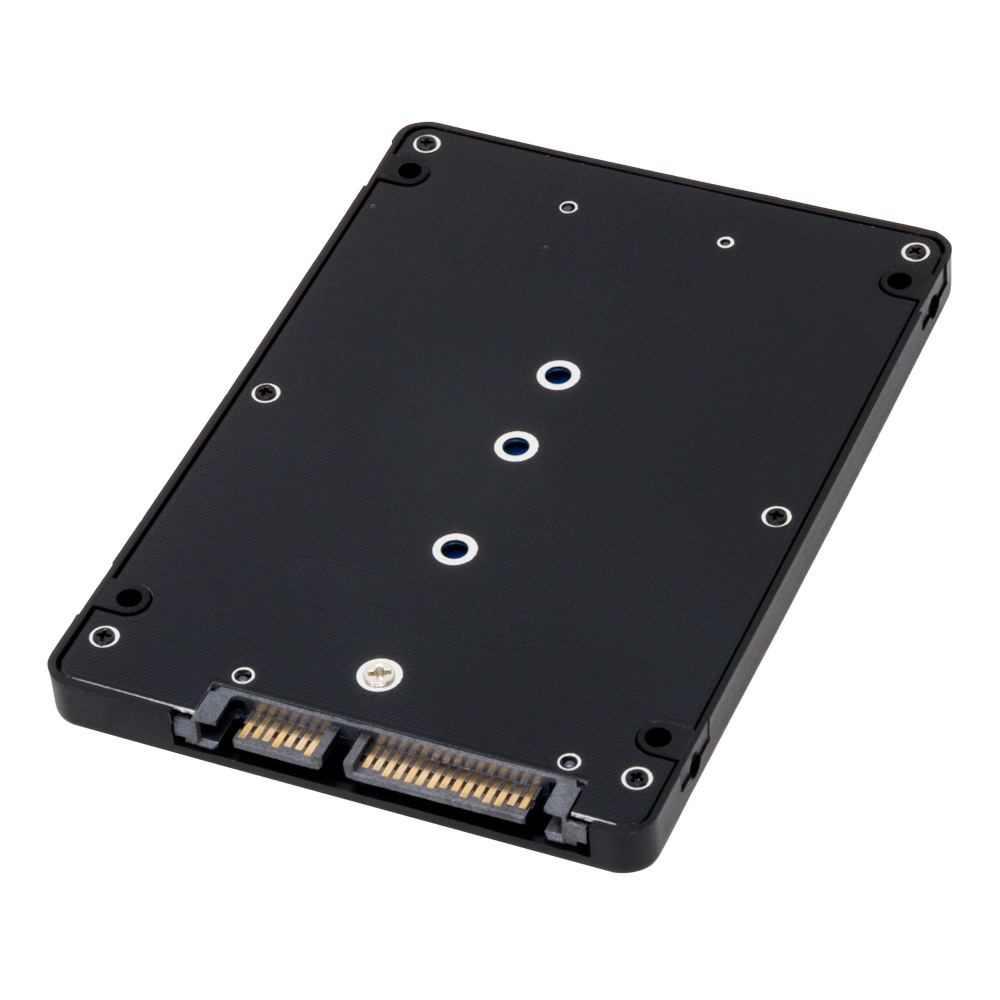

  5. プラスチックカバーを取り付けます。

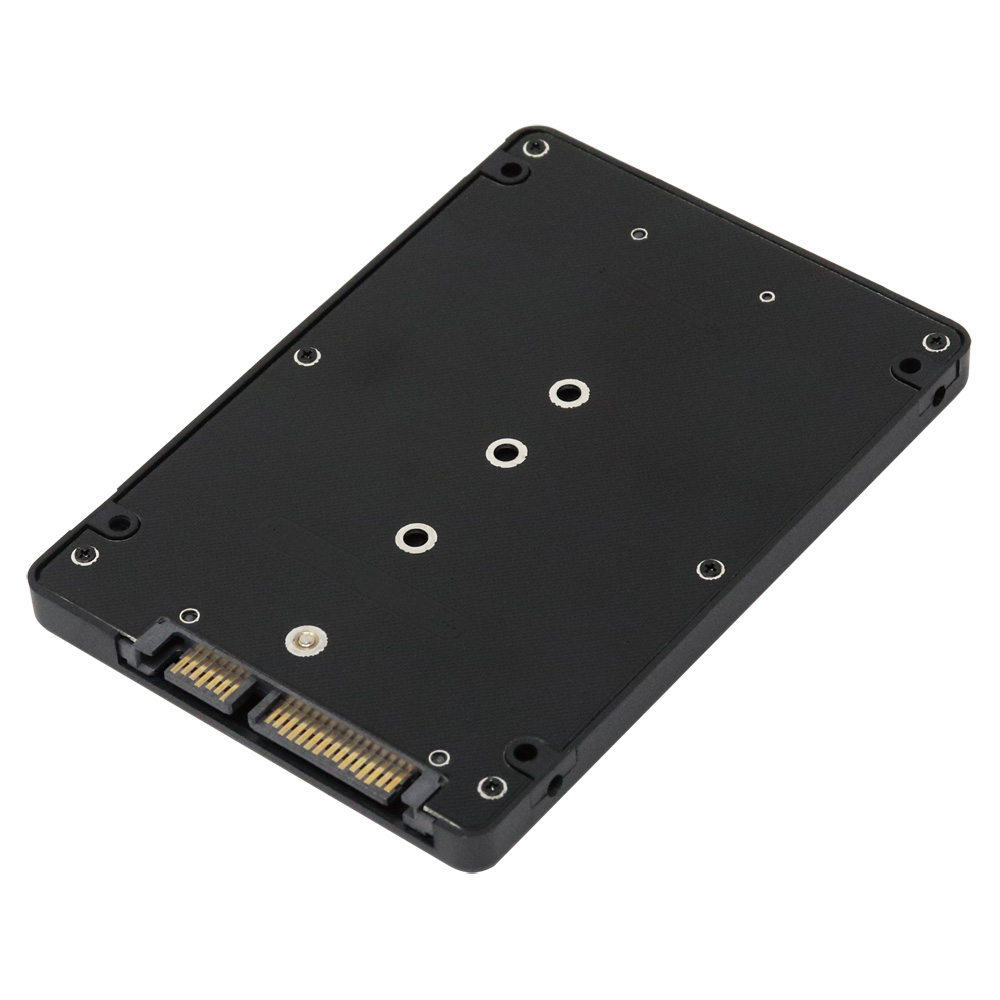

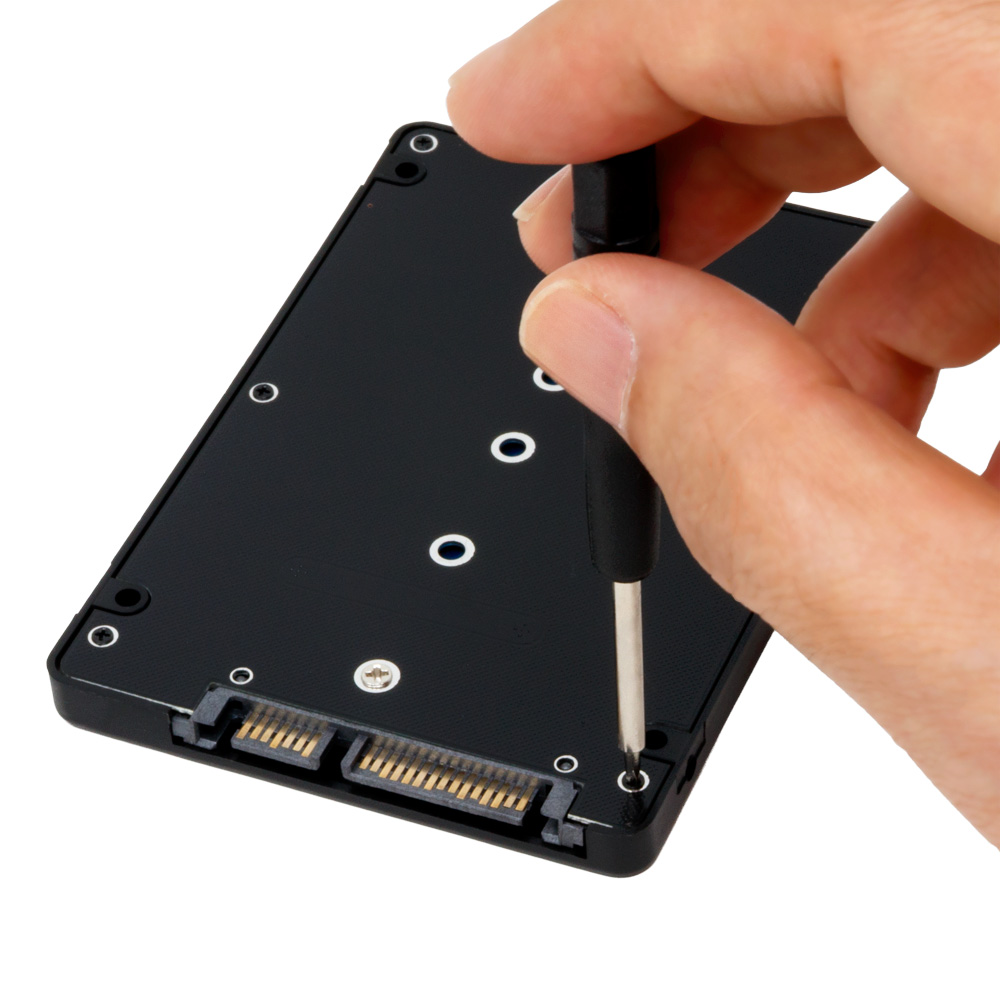

  6. 基板とカバーをタッピングネジで固定します。基板の角と長辺の中間にある、銀色のふち取りがされた固定穴です。6カ所すべてネジ留めします。
補足
  • 2024年5月1日出荷分より、仕様が変わりました。スタンドオフとネジでSSDを挟む構造から、スタンドオフの窪みにSSDを入れて固定する方法に変わりました。性能は変わりません。
  • HDM-45Aの型番変更品です。違いはありません。
ご注意
  • SATA SSD専用です。NVMe SSDには対応しません。
  • カードタイプ2280専用です。2230/2242/2260のカードタイプには対応しません。
  • SATAコネクタはラッチコネクタに対応しません。
  • macOS/Linuxに対応しますが、弊社ではサポートおよび保証対象外とさせていただきます。
  • 本製品を固定するネジ (ミリネジ) は別途ご用意ください。
  • 製品は汎用品であり、全ての組み合わせにおいて動作を保証するものではありません。
出荷開始日
  • 2022年10月26日
