HDD-PCI出荷完了品


PCI/PCIeスロットに対応。ロープロ金具付。

完了日
  • 2015年02月10日
代替後継品
特徴

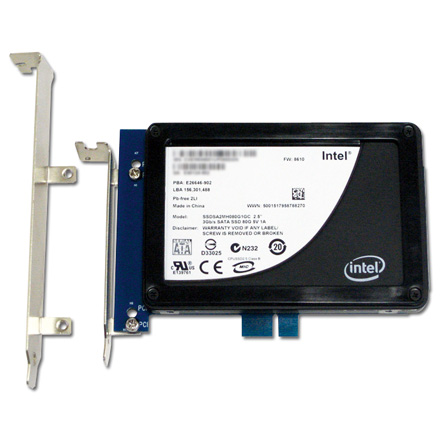

  • 2.5インチSSD/HDDをPCI/PCI Expressスロットに固定します。
  • フロントベイに空きがない場合に最適です。
  • ブラケット固定穴の位置を変えることで、PCIとPCI Expressスロットに対応します。
  • ムキ出しのSATAコネクタを基板でガードし、コネクタ破損を防ぎます。 [1]
  • 下L型SATAコネクタが使用できるように、基板の位置を揃えています。
  • フルハイト用とロープロファイル用のブラケットが付属しています。 [2]
  • 基板裏表のいずれかにデバイスを固定できます。



仕様

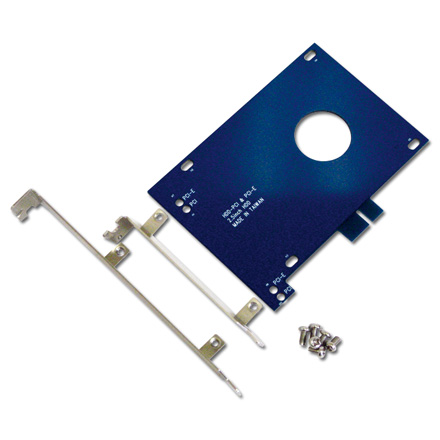

  • 製品内容
    • デバイス固定用基板
    • I/Oブラケット (フルハイト用、ロープロファイル用)
    • ミリネジ×6
    • 取扱説明書
  • 基板サイズ: W111.1×69.1mm (突起部除く)
  • RoHS指令準拠
ご注意
  • システム条件には制限があります。
  • ご購入前に必ず付属の取扱説明書をご覧ください。
  • [1] 全てのコネクタ破損の防止を保証するものではありません。
  • [2] ロープロの場合はブラケットより基板が背高なので、ブラケット上部に余裕が無いケースには取り付けできません。
  • M/B上の部品とデバイスが接触し、取り付けできないかショートする可能性があります。取り付けできるが接触する場合、必要に応じて絶縁処理をしてください。
  • PCI-Xと3.3V用キー付PCIスロットには非対応です。ケース後方側の切り欠き位置が1個分程ずれているため挿入できません。尚、一般的な32bit PCIスロットには3.3V用キーはありません。

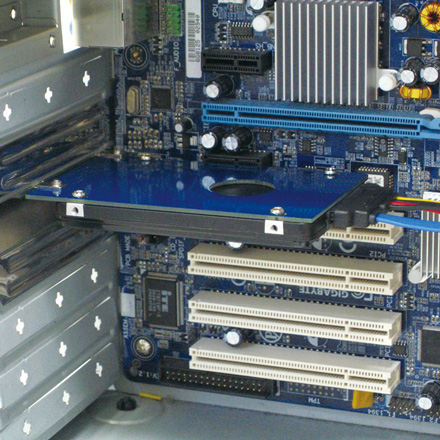

  • 基板裏側にデバイスを固定した場合は2スロット分消費します。
  • 旧ネジ位置 (1997年頃まで使用されていたネジ穴位置) のデバイスは対応しません。
  • パラレルATA (IDE) デバイスの接続にはWA-030WA-031を併せてご利用ください。
  • 画像のデバイスは製品には含まれません。
サポート
  • 取扱説明書 (原寸大図面付) (2009-10-30)
  • ウェブ版の取扱説明書には原寸大図面を追記しています。ご使用環境で取付可能かご確認ください。
出荷開始日
  • 2009年11月10日
