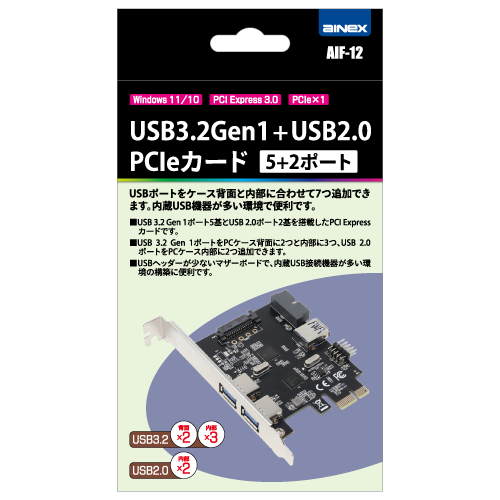

AIF-12新製品


USBポートをケース背面と内部に合わせて7つ追加できます。内蔵USB機器が多い環境で便利です。

特徴

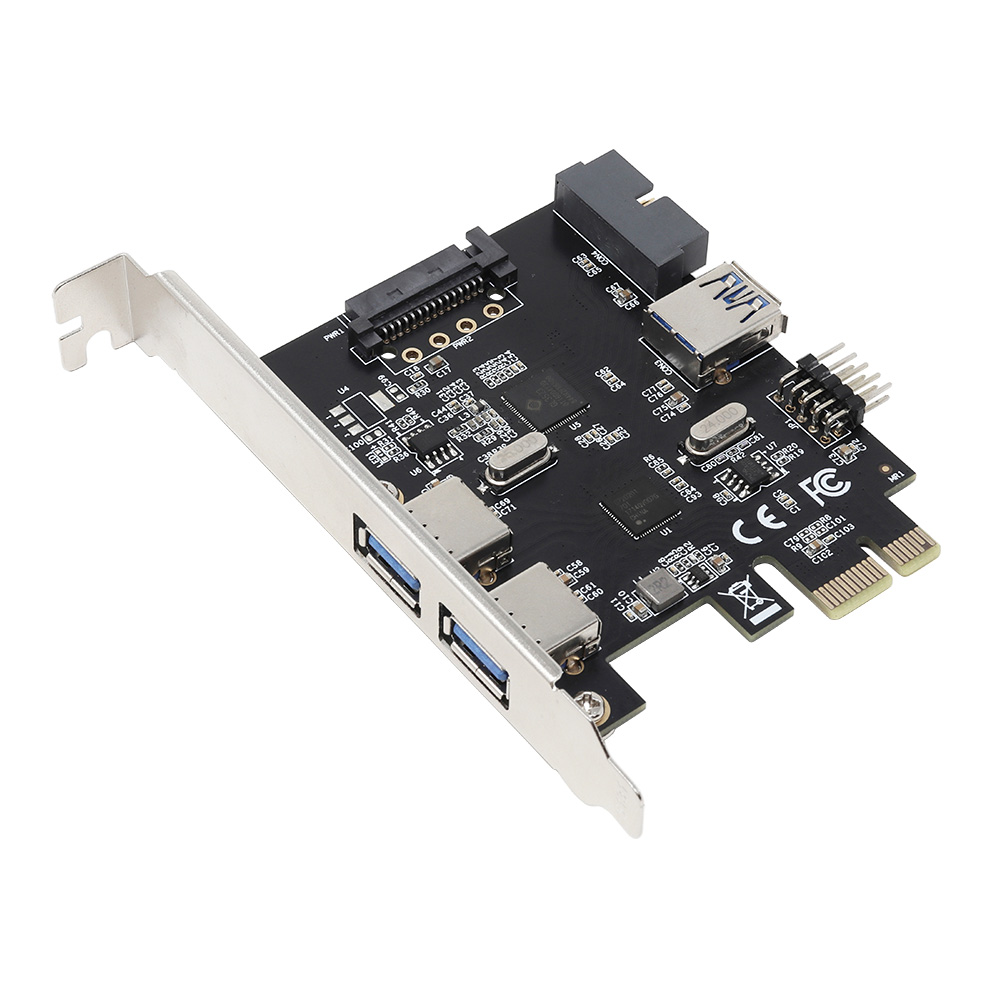

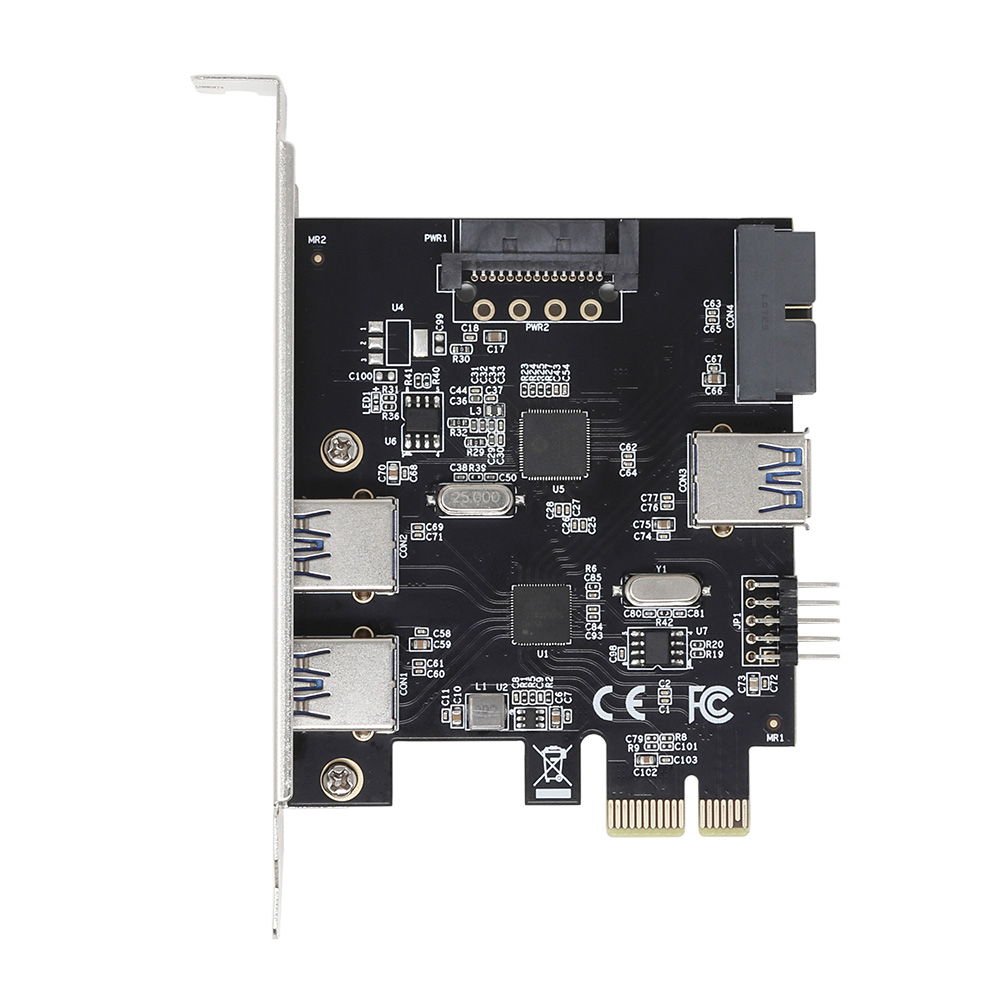

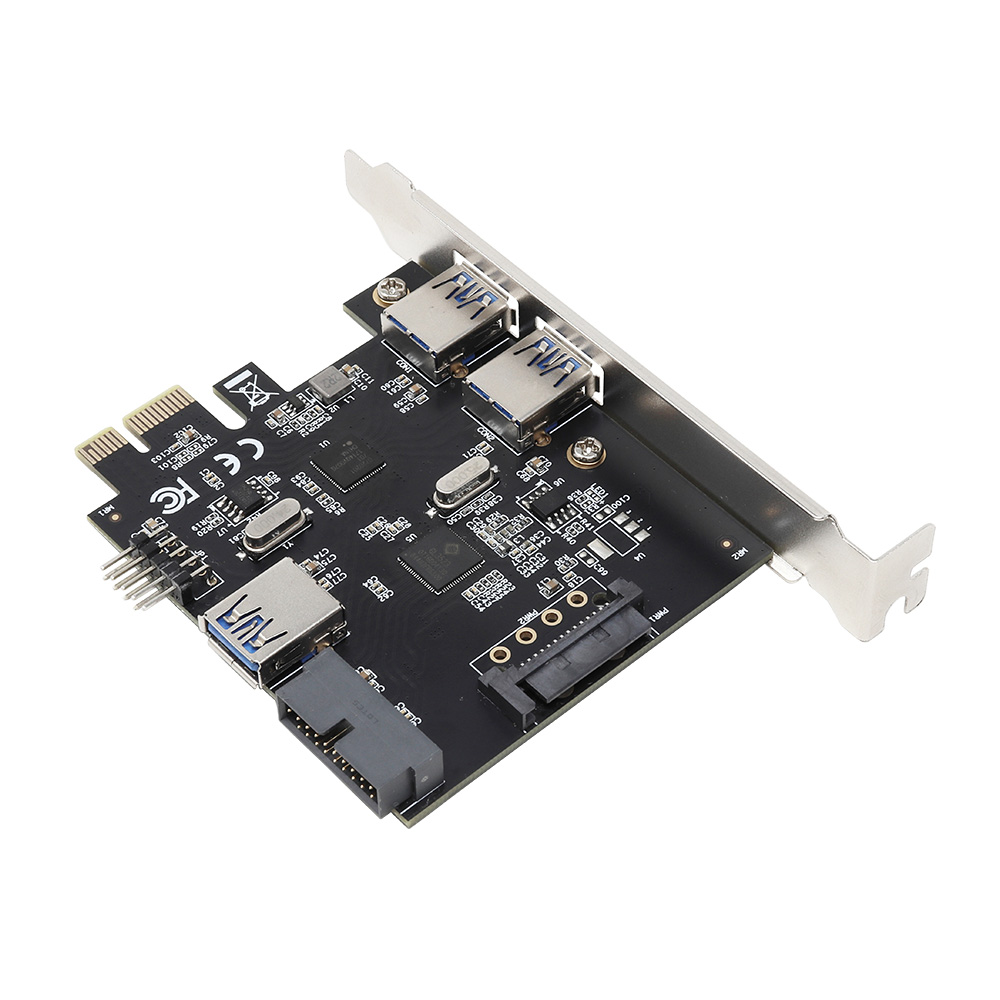

  • USB 3.2 Gen 1ポート5基とUSB 2.0ポート2基を搭載したPCI Expressカードです。
  • USB 3.2 Gen 1ポートをPCケース背面に2つと内部に3つ、USB 2.0ポートをPCケース内部に2つ追加できます。
  • USBヘッダーが少ないマザーボードで、内蔵USB接続機器が多い環境の構築に便利です。

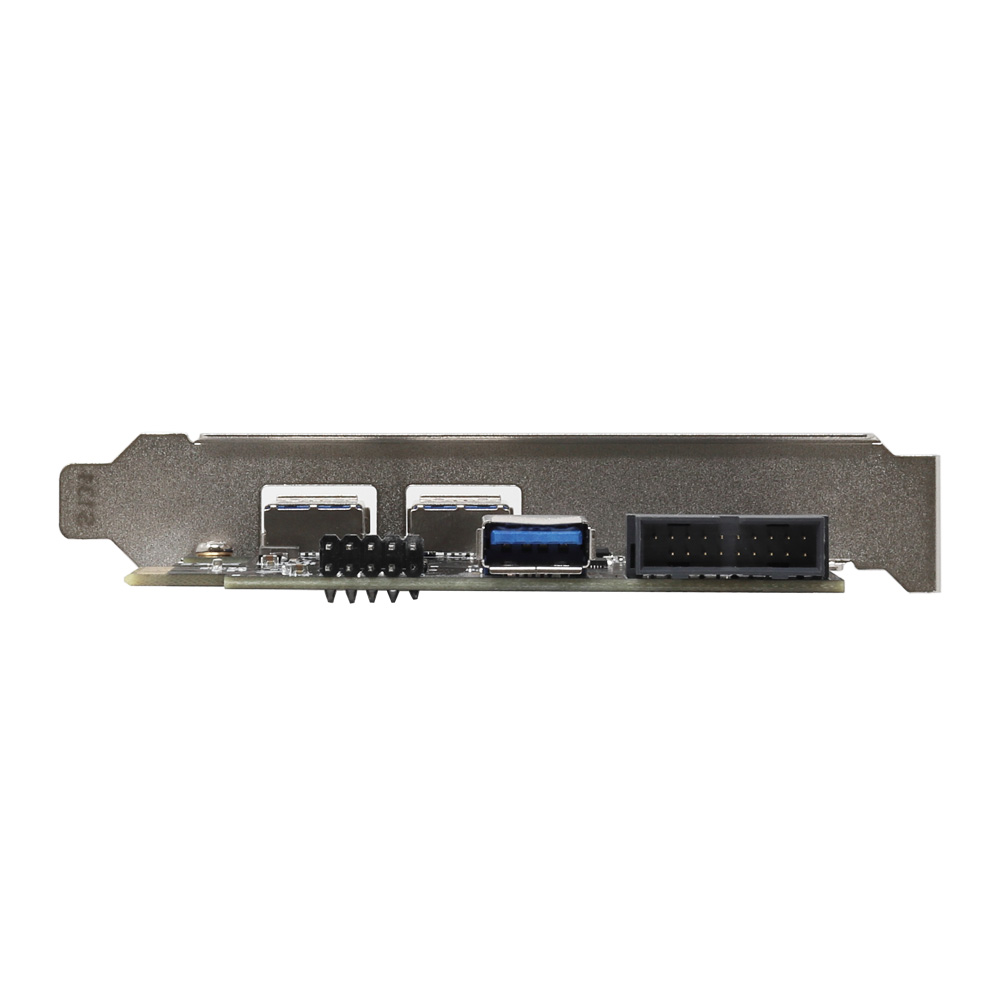

  • 内部ポートはマザーボードの内部コネクタと同じヘッダータイプです。フロントベイ機器やフロントポートの接続に好適です。(内部USB 3.2 Gen 1ポート1基はType-Aです)
  • 内部と外部ポートは同時使用できます。
  • 補助電源コネクタに電源を接続して、電力不足を補えます。
  • Windows標準のドライバーソフトで動作します。



仕様
  • 対応規格
    • PCI Express 3.0 (PCI Express 2.0/1.0との後方互換性)
    • USB 3.2 Gen 1 (USB 3.1 Gen 1/3.0/2.0/1.1との後方互換性)
  • 最大データ転送速度
    • 5Gbps (理論値、USB 3.2 Gen 1ポート)
    • 480Mbps (理論値、USB 2.0ポート)
  • USB 3.2 Gen 1ポート

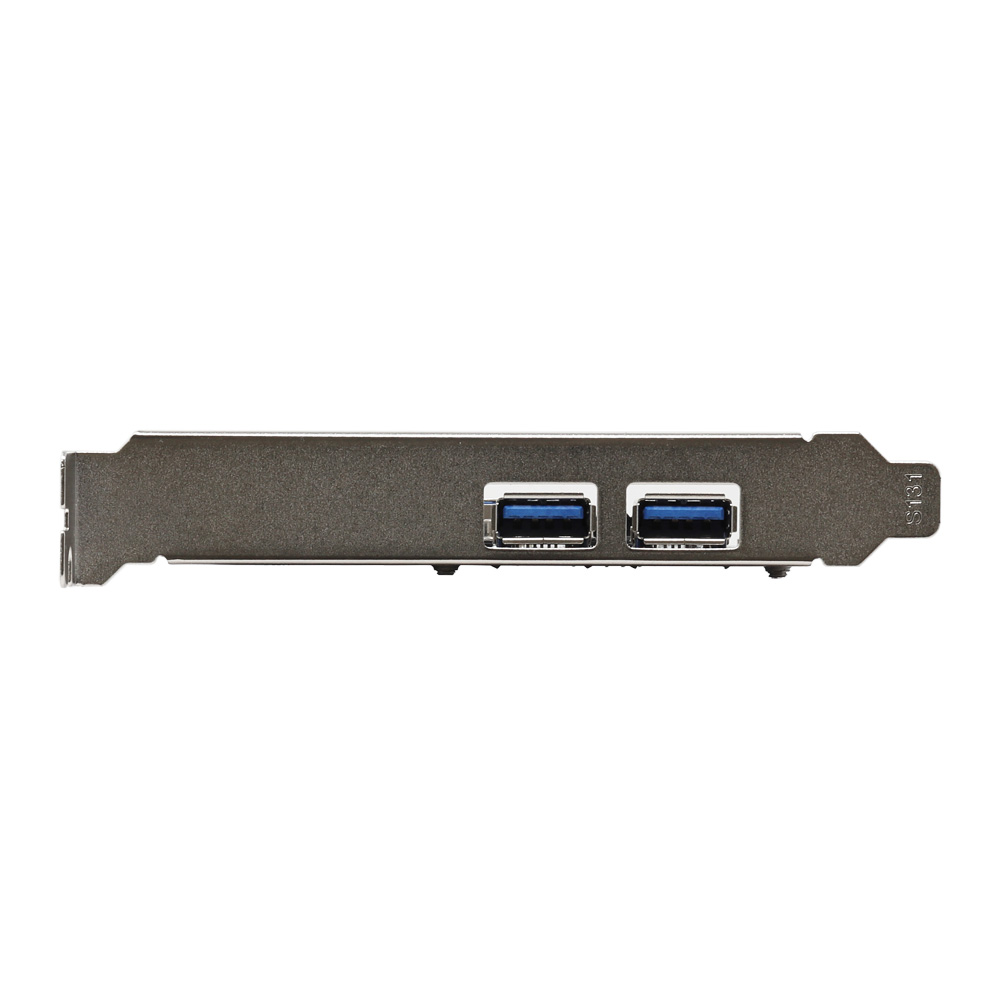

    • 外部: 2 (USB 3.2 Gen 1 Standard-A メス)
    • 内部: 3 (USB 3.2 Standard-A メス×1、2x10ピン オス×1)
  • USB 2.0ポート
    • 内部: 2 (2x5ピン オス×1)
  • 電源: SATA電源コネクタ (15ピン) オス
  • 対応機種
    • PCI Express x1以上の大きいスロット1基 (Gen 3.0以上推奨)
    • OS: Windows 11/10 (64/32bit)
補足
  • 内部ヘッダーのピン配列はインテル公開の仕様に準拠しています。
ご注意
  • 製品の外観は画像と異なる場合があります。
  • マザーボードのUSBポートを延長する製品ではありません。マザーボードから本製品の内部コネクタに接続しないでください。
  • Gen 2.0以下のスロットで使用すると性能が低下する場合があります。
  • ロープロファイルには対応しません。
  • 同時に複数のストレージを接続してデータの読み書きをする場合、速度が落ちる場合があります。
  • 誤った接続をした場合、マザーボードあるいは接続した周辺機器を損傷するおそれがあります。
  • デバイス/ケーブルの品質などにより、認識しない場合があります。
  • 正常動作しない場合、BIOS・ドライバ・ファームウェアを最新版にする/ケーブルを短くすると改善する可能性があります。
  • 5Gbpsで動作するには、ホスト、ケーブル、ハブ、デバイスなど全てがUSB 3.2 Gen 1に対応している必要があります。
出荷開始日
  • 2024年11月13日
