ADV-121出荷完了品

極小のOTGアダプタ。スマートフォンなどに、マウスやキーボードなどの周辺機器を接続できます。

製品画像

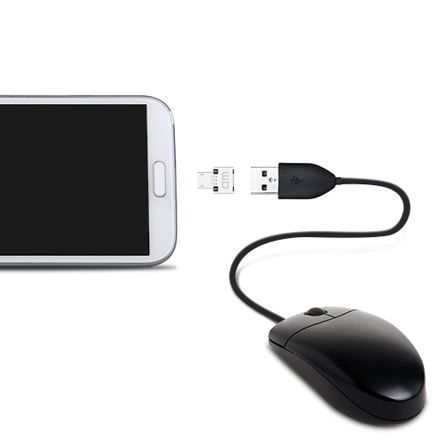

製品画像 — 接続イメージ。このイメージでは接続先のAコネクタを天地逆にして本製品を差しています。

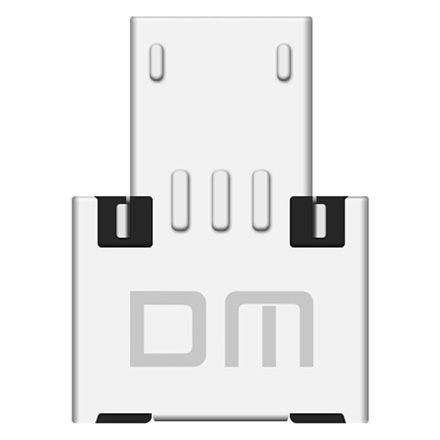

製品画像 — 底面イメージ (実際の製品と若干異なります)

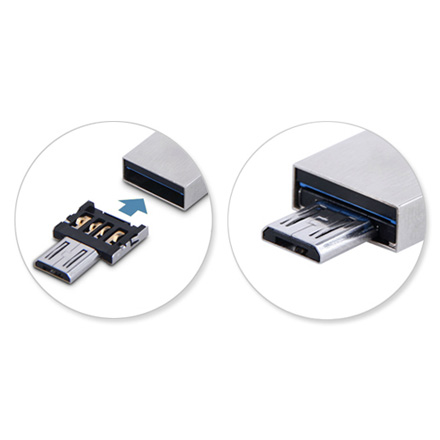

製品画像 — 使用イメージ。このイメージでは接続するAコネクタ同士のコンタクトピンを合わせるため、本製品を天地逆にしています。

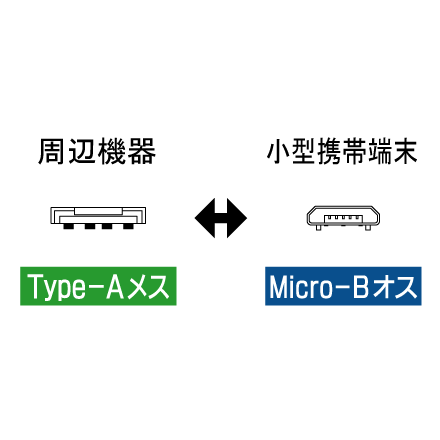

製品画像 — コネクタ図

ブランド: Ainex
製品名: 極小USBホストアダプタ A - Micro-B
型番: ADV-121
JAN: 4562412832762
価格: オープンプライス

完了日

2019年12月17日

特徴

極小のUSBホスト (OTG) アダプタです。
Micro-USBコネクタ搭載のスマートフォン／タブレットなどに、マウスやキーボードなどの周辺機器を接続できます。
Type-Aオスコネクタ内部にType-Aメスコネクタが入り、Micro-Bオスコネクタが突出した状態になります。
持ち運びに便利です。

取付方法

周辺機器のAコネクタ内側にあるコンタクトピンと本製品Aコネクタのコンタクトピンが接触するように差してください。

仕様

対応小型携帯端末
- USBホスト機能搭載スマートフォン／タブレット
- Micro-BまたはMicro-ABコネクタ搭載
- Android端末はAndroid 3.1以降に対応
USB 2.0／1.1規格対応
コネクタ形状
- 周辺機器側: USB 2.0 Standard-A メス
- 小型携帯端末側: USB 2.0 Micro-B オス
サイズ: W11.4×D15.6mm (突起部含む)

補足

USB 2.0 Micro-BコネクタはUSB 2.0／USB 3.0 Micro-B、USB 2.0／USB 3.0 Micro-ABコネクタ搭載機器に接続できます。
コネクタ図と異なり、Aメスコネクタは天地逆です。製品画像のとおりです。

ご注意

本製品はType-Aコネクタ内部に差すため、金属シェルを省略した薄い板状のType-Aコネクタには接続できません。
小型携帯機器のケースとType-Aコネクタが干渉する可能性があります。
製品は汎用品であり、全ての組み合わせにおいて動作を保証するものではありません。
対応する周辺機器はスマートフォン／タブレットにより異なります。
USBホスト機能に対応した周辺機器以外は使用できません。

出荷開始日

2015年6月23日
